صيانة وتصليح المدفئة الكهربائية الهالوجين والصوبة والهيتر الكهربائي

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي

Maintenance and repair of electrical heater

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين

في هذا الموضوع سوف يتم شرح عملية صيانة وتصليح المدفئة الكهربائية او الهيتر الكهربائي وكذلك سيتم شرح اجزاء المدفئة الكهربائية او الهيتر الكهرباي ووظيفة كل جزء من هذة الاجزاء وكيف يتم استبداله او صيانته وتصليحه عند عطل المدفئة
الكهربائية المنزلية
صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي

Maintenance and repair of electrical heater

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين

وهذة بعض الانواع المختلفة من المدافئ الكهربائية علما انه سوف يتم اتباع نفس الاسلوب في صيانة وتصليح اي مدفئة كهربائية وذلك لان مبدء العمل واحد في جميع انواع المدافئ الكهربائية وان اختلفت في الشكل الضاهري لها

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين


Maintenance and repair of electrical heater



تصليح المدفئة الكهربائية

Maintenance and repair of electrical heater

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين

صيانة الصوبة الكهربائية

Maintenance and repair of electrical heater

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين


Maintenance and repair of electrical heater

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين

تصليح المدفئة الكهربائية الهالوجين

Maintenance and repair of electrical heater

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين

تصليح الهيتر الكهربائي

Maintenance and repair of electrical heater

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين

اجزاء ومكونات المدفئة الكهربائية ووظيفة  كل جزء

Parts and electrical components of the heater and function of each part

1 بدن المدفئة الكهربائية
وكما واضح في الصور السابقة فهو الهيكل الخارجي الذي يضم جميع اجزاء ومكونات المدفئة الكهربائية
2 شبكة من المعدن الحراري تستخدم لحماية الشمعات الزجاجية من الكسر
تعليم تفكيك وتركيب المدفئة الكهربائية

Maintenance and repair of electrical heater

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين

3 فيشة او بلك لتوصيل المدفئة الكهربائية بمصدر الكهرباء
4 شمعات زجاجية حرارية تكون اما شمعات عادية بداخلها سلك مقاومة في بعض الانواع
اهم اعطال المدفئة الكهربائية

Maintenance and repair of electrical heater

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين

  او شمعة زجاجية هالوجين عند عطلها يتم تبديلها بالكامل كما في المدفئة هذة
تصليح المدفئة الهالوجين الكهربائية

Maintenance and repair of electrical heater

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين

5 سويج لتشغيل واطفاء المدفئة الكهربائية يحتوي على مجموعة من الازرار حسب نوع المدفئة الكهربائية وحسب نوع المدفئة
اعطال المدفئة الكهربائية

Maintenance and repair of electrical heater electric greenhouse heater halogen

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين

مدفئة كهربائية عاطلة

Maintenance and repair of electrical heater electric greenhouse heater halogen

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين

6 اوتوماتيك او دواسة توجد اسفل المدفئة في قاعدة المدفئة وهي عبارة عن نقطتين من البلاتين يتم التوصيل بينهما عند ضغط دواسة الاوتوماتيك بالارض نتيجة لثقل المدفئة على الارض فيتكتمل الدائرة الكهربائية ويمر التيار الكهربائي
اعطال الصوبة الكهربائية

Maintenance and repair of electrical heater electric greenhouse heater halogen

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين

الصوبة الكهربائية واعطالها

Maintenance and repair of electrical heater electric greenhouse heater halogen

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين

صناعة مدفئة كهربائية

Maintenance and repair of electrical heater electric greenhouse heater halogen

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين

يوجد في انواع اخرى قبان يقوم مقام هذا الاوتوماتيك او الدواسة

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين

اصنع مدفئة كهربائية

Maintenance and repair of electrical heater electric greenhouse heater halogen

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين
يحتوي على ثقل من الحديد ونتيجة لهذا الثقل يتم تلامس طرفي البلاتين فيمر التيار الكهربائي بينهما ووظيفته قطع التيار الكهربائي في حال كانت المدفيئة غير موضوعة بشكل صحيح او انقلبت نتيجه لحادث ما وهي نفس وظيفة الدواسة او الاوتوماتيك السابق

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين

7 ثرموستات حراري Heat thermostat



طريقة صيانة المدفئة الكهربائية

Maintenance and repair of electrical heater electric greenhouse heater halogen

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين

طريقة تصليح وفتح المدفئة الكهربائية

Maintenance and repair of electrical heater electric greenhouse heater halogen

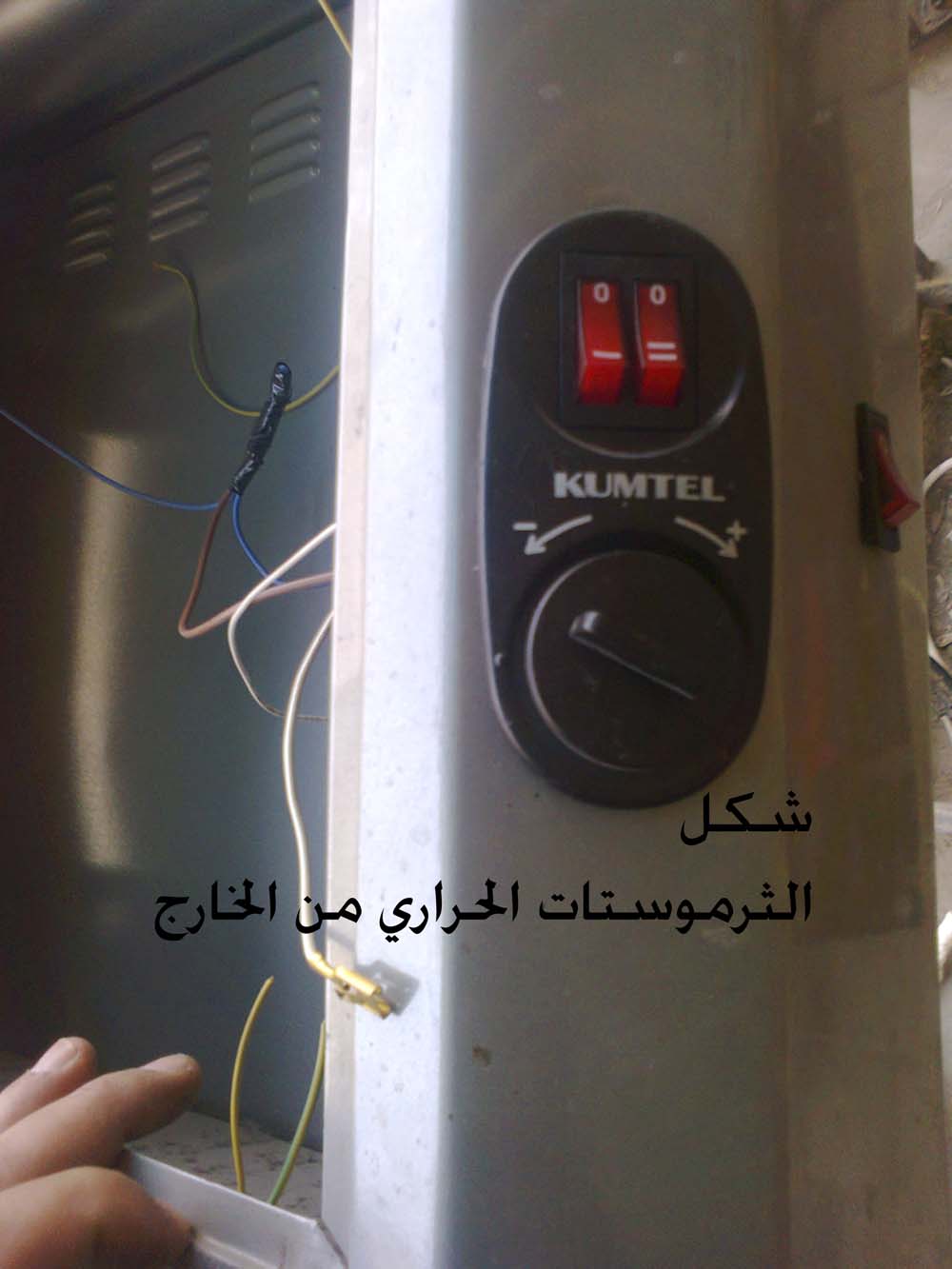

7 ثرموستات حراري  Heat thermostat

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين

يتكون من صفحتين من معدنين مختلفين لكي يكون هناك اختلاف في تمدد المعدن بينهما عند مرور تيار كهربائي اكثر من اللازم فتفتح نقطتي اتصالهما فينقطع مرور التيار الكهربائي الى المدفئة الكهربائية فتنطفئ راجع موضوع طريقة عمل الثرموستات

طريقة الفتح والتركيب في المدفئة الكهربائية او الهيتر الكهربائي

Conquest mode and the installation of electric heater

في المدافئ التالية او ما يشبهها يكون الفتح كما يلي
كيفية تصليح المدفئة الكهربائية

Maintenance and repair of electrical heater electric greenhouse heater halogen

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين


كيفية تصليح الصوبة الكهربائية

Maintenance and repair of electrical heater electric greenhouse heater halogen

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين

افضل مدفئة كهربائية

Maintenance and repair of electrical heater electric greenhouse heater halogen

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين

يتم فتح الشبكة المعدنية الحديد من الامام حيث تكون مثبتة ببدن المدفئة بواسطة براغي او بواسطة زوائد في الشبكة المعدنية الحديد تدخل في ثقوب موجودة في بدن المدفئة الكهربائية حيث يتم سحبها بقوة معقولة لفتحها وازالتها من مكانها
وبعد فتحها يتم سحب قاعدة الشمعات الحرارية الى خارج بدن المدفئة لغرض الصيانة والتصليح
اما في هذا النوع
اهم المدافئ الكهربائية

Maintenance and repair of electrical heater electric greenhouse heater halogen

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين
تكون هناك براغي في جانبي القاعدة السفلية يتم فتحها ثم نتبع الطريقة السابقة

اما هذة الانواع التالية
اشهر مدفئة كهربائية

Maintenance and repair of electrical heater electric greenhouse heater halogen

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين

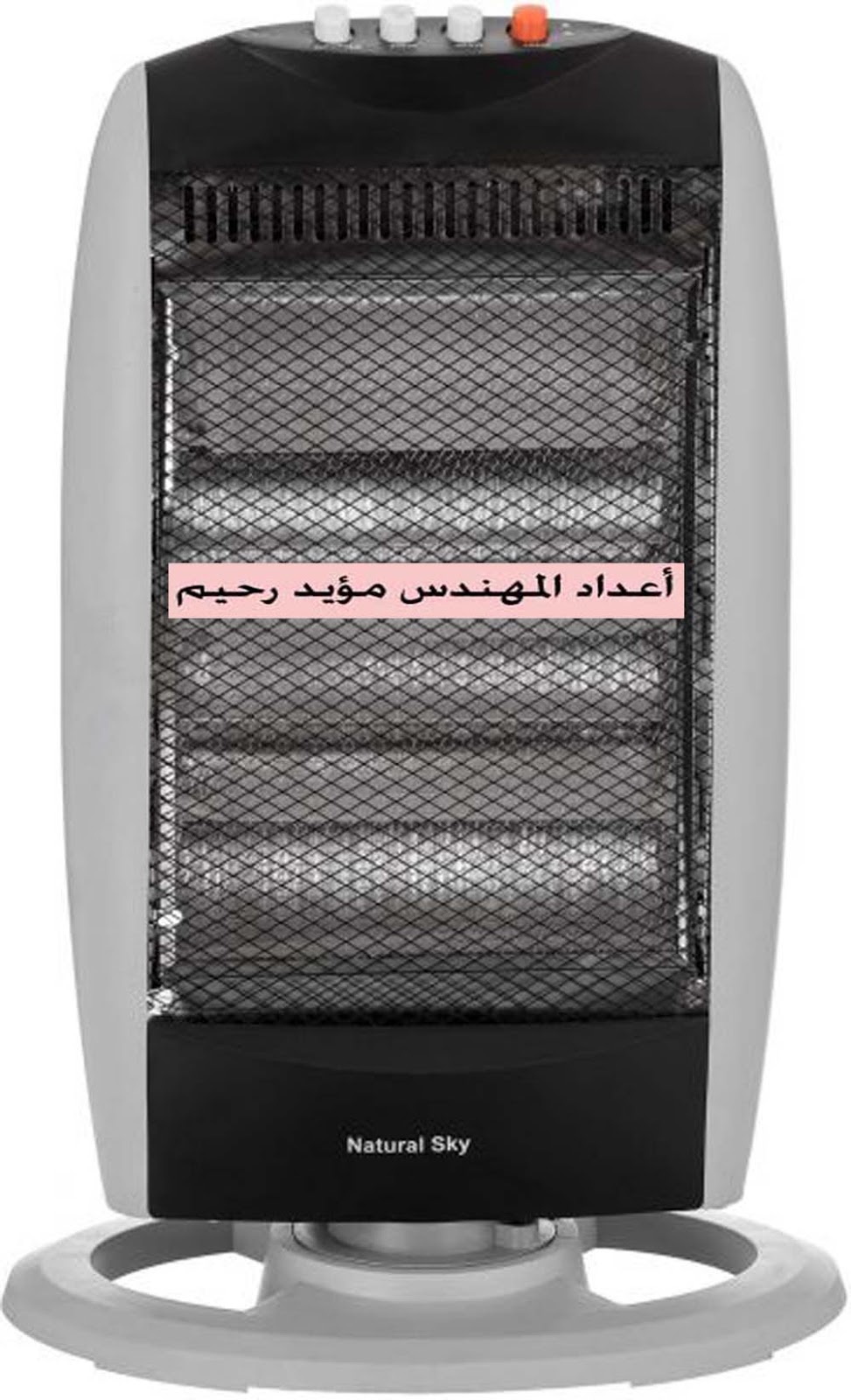

المدفئة الهالوجين
صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين

افضل مدفئة هالوجين

Maintenance and repair of electrical heater electric greenhouse heater halogen

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين
فيتم فتحها كما موضح بالصورة حيث يتم فتح الجزء السفلي لها بالكامل ثم يتم ارخاء البراغي العلوية الجانبية دون فتحها بالكامل ثم يتم سحب الشبكة الحرارية المعدنية وتبديل الشمعات الهالوجين

اما في حالة عطل السويجات في هذا النوع من مدافئ الهالوجين الكهربائية فنقوم بعكس طريقة الفتح السابقة حيث نقوم بفتح البرغيين العلويين من الجانبين للمدفئة وبدون ان نفتح البراغي السفلية عدا فتح القاعدة البلاستك للمدفئة لسهولة العمل مع ملاحظة انه يوجد على كلا جانبي المدفئة الكهربائية الهالوجين براغي صغيرة تربط طرفي جانبيها ببدن المدفئة قم بفتحها كذلك حتى يتم فتح وازاحة جانبيها واحد الى اليمين والاخر الى اليسار سواء قمت بتفكيكها وفتحها من الاسفل لتبديل الشمعات الهالوجين او من الاعلى لتصليح السويجات والسبب من طريقة الفتح هذة هو للسهولة والسرعة في الصيانة والتصليح للمدفئة الهالوجين حيث انك اذا قمت بفتحها من الاسفل والاعلى سوية سوف تستغرق اضعاف الوقت اثناء عملية الشد والتركيب للمدفئة الهالوجين بعد تصليحها

اما في هذا النوع الموضح بالصورة التالية

Maintenance and repair of electrical heater electric greenhouse heater halogen

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين

طريقة فتح المدفئة الكهربائية الهالوجين

Maintenance and repair of electrical heater electric greenhouse heater halogen

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين

فيتم سحب الشبكة المعدنية باليد حيث تكون لها نتؤات تدخل في ثقوب داخل بدن المدفئة الكهربائية وتستطيع تمييز هذة النوعية عن باقي نوعيات مدافئ الهيلوجين حيث تكون شبكتها المعدنية غليظة وقوية عن النوعيات الاخرى حيث تكون شبكتها المعدنية رقيقة
كيفية فتح المدفئة الهالوجين

Maintenance and repair of electrical heater electric greenhouse heater halogen

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين

ثم يتم نزع شمعة الهيلوجين الزجاجية من مكانها حيث تكون في جانبيها داخل قاعدتها نابض اي سبرنك نضغط الشمعة الى اليمين او اليسار ثم ننزعها ونفتحها من مكانها
طريقة اخراج شمعة المدفئة الكهربائية الهيلوجين

Maintenance and repair of electrical heater electric greenhouse heater halogen

صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين


كيفية اخراج وفتح شمعة المدفئة الكهربائية الهالوجين

Maintenance and repair of electrical heater electric greenhouse heater halogen

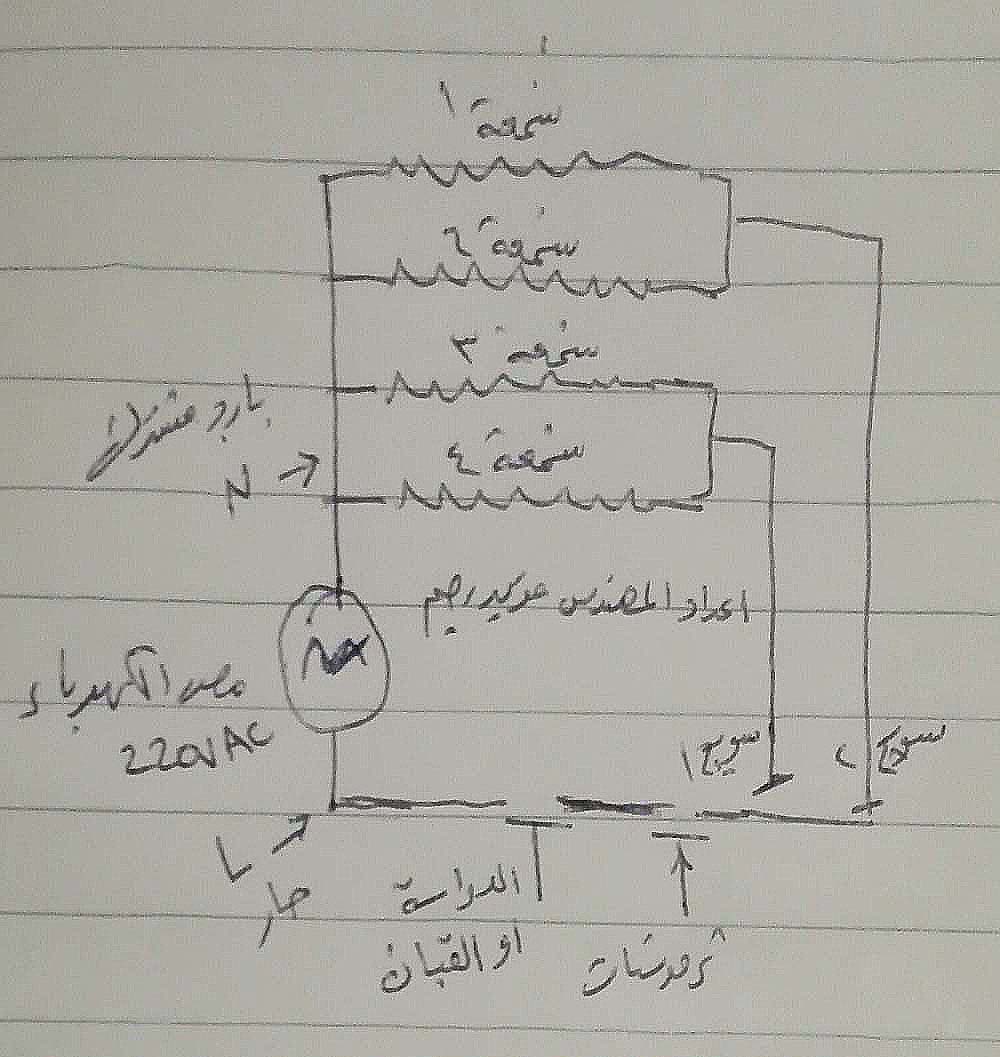

الدئرة الكهربائية في المدفئة الكهربائية

Electrical circuit in the electric heater

شرح الدائرة الكهربائية في المدفئة الكهربائية

Maintenance and repair of electrical heater electric greenhouse heater halogen

كما هو واضح في الصورة اعلاه نلاحظ ان التيار الحار او الفيز يدخل من مصدر الكهرباء ال 220 فولت فيمر الى الدواسة او القبان ان وجدا ثم يمر الى الثرموستات ان وجد كذلك ثم يمر الى السويجات ويختلف عددها وشكلها من نوع الى اخر وفي هذا المثال لدينا سويجين كل سويج يغذي شمعتين او مقاومتين وبعد خروج التيار الكهربائي من الشمعات الكهربائية يخرج الى خط البارد او النيوترال حيث يكون مشترك لجميع الشمعات الكهربائية ومنه الى مصدر الكهرباء مرة اخرى فتكتمل الدائرة الكهربائية
وتجدر الملاحظة هنا انه في بعض الانواع من المدافئ الكهربائية
توجد مروحة صغيرة تعمل بسويج خاص او بشكل مباشر من المصدر عن تشغيل المدفئة الكهربائية وتوجد هذة المروحة خلف الشمعات الكهربائية وبمرور الهواء على الشمعات الكهربائية يسخن الهواء ويخرج الينا لغرض التدفئة
كما توجد في انواع اخرى خزان صغير يوضع فيه ماء وملفوف حوله سلك مقاومه لغرض تسخين الماء وخروج البخار لغرض ترطيب هواء الغرفة حيث ان الهواء الساخن للمدفئة الكهربائية قد يسبب جفاف هواء الغرفة


Maintenance and repair of electrical heater electric greenhouse heater halogen صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين Maintenance and repair of electrical heater electric greenhouse heater halogen

شرح اهم اعطال المدفئة الكهربائية وطريقة تصليحها اضغط هنا  Explanation of the most important failures of electrical heater and method of repair اذا واجهتك مشكلة اخرى في صيانة الجهاز الكهربائي ضع تعليق اسفل الموضوع عن المشكلة ليتم الاجابه علية ولا تنسى ابداء اعجابك بصفحة المجموعة على الفيس بوك  ولا تنسى الاشتراك في مجموعة تعلم صيانة واصلاح الاجهزة المنزلية على الفيس بوك بالضغط هنا  لتستفاد من مشاركات اعضاء المجموعة حول صيانة الاجهزة المنزلية ومن المواضيع التي تطرح فيها حول صيانة الاجهزة المنزلية  صيانة وتصليح المدفئة الكهربائية والهيتر الكهربائي والصوبة الكهربائية  والمدفئة الهالوجين  تمنياتي بالأستفادة من الموضوع المهندس مؤيد رحيم
