عمل الثرموستات

شرح الثرموستات او طريقة عمل الثرموستات والاوتوماتيك الحراري

سوف نتناول في هذا الموضوع بحث نظرية عمل الثرموستات وانواع الثرموستات وطريقة تركيب الثرموستات في الاجهزة الكهربائية المنزلية المختلفة  وكذلك سيتم بحث الاوتوماتيك الحراري  وذلك لما ل عمل الثرموستات والاوتوماتيك الحراري اهمية كبيرة في عمل الكثير من الاجهزة المنزلية الكهربائية كأجهزة الطبخ والتسخين والتدفئة والتبريد
عمل الثرموستات


شرح الثرموستات او طريقة عمل الثرموستات والاوتوماتيك الحراري

فائدة الثرموستات في اجهزة الطبخ واجهزة التسخين واجهزة التدفئة والتبريد

تكمن فائدة الثرموستات في اجهزة الطبخ والتسخين والتدفئة والتبريد في تنظيم درجات الحرارة في تلك الاجهزة

شرح الثرموستات او طريقة عمل الثرموستات والاوتوماتيك الحراري

انواع الثرموستات  من حيث تنظيمها لدرجة الحرارة


بصورة عامة هناك نوعين من الثرموستات  والاوتوماتيك الحراري
1
ثرموستات ثابت القيمة يعمل في درجة حرارة محددة عند التصنيع كما في الثرموستات الموضحة في الصور السابقة مثل ثرموستات بعض الغلايات الكهربائية والافران الكهربائية المنزلية الصغيرة المستخدمة في الطبخ

شرح الثرموستات او طريقة عمل الثرموستات والاوتوماتيك الحراري


2
ثرموستات متغيرة
يمكن تغير تنظيمها لدرجات الحرارة بأدارة زر الثرموستات المخصص لذلك مثل ثرموستات الكثير من المدافئ الكهربائية والغلايات الكهربائية مثل سخان المياه
عمل الثرموستات ثرموستات سخان المياه

شرح الثرموستات او طريقة عمل الثرموستات والاوتوماتيك الحراري



شرح الثرموستات او طريقة عمل الثرموستات والاوتوماتيك الحراري


شرح الثرموستات او طريقة عمل الثرموستات والاوتوماتيك الحراري


عمل الثرموستات ثرموستات الثلاجة الكهربائية

انواع الثرموستات من حيث مبدء ونظرية الاشتغال


تنقسم الثرموستات الى ثلاثة انواع رئيسية من حيث نظرية الاشتغال

شرح الثرموستات او طريقة عمل الثرموستات والاوتوماتيك الحراري


1
ثرموستات تتكون من معدنيين مختلفين مثل الحديد والنحاس وتعتمد في عملها على اختلاف معامل التمدد الحراري للصفيحتين المعدنيتين مثل اوتوماتيك الكثير من اجهزة الطبخ الكهربائية الصغيرة والكثير من المدافئ الكهربائية فعندما تسخن هذة الثرموستات او الاوتوماتيك الحراري يكون هناك اختلاف في تمدد كلتا الصفيحتين المعدنيتين حيث تتمدد احداهما اكثر من الاخرى وبالتالي يؤدي الى ابتعادهما عن بعض وفض التلامس بينهما وعندما يبرد تعود الصفيحتان الى وضعهما الاصلي اي تنكمش فيحصل التلامس من جديد  ويمر التيار الكهربائي
عمل الثرموستات اوتوماتيك المدفئة الكهربائية

شرح الثرموستات او طريقة عمل الثرموستات والاوتوماتيك الحراري


2
ثرموستات تتكون من انبوب يحتوي على غاز او سائل او معدن سريع التمدد في درجات الحرارة المختلفة مثل ثرموستات الثلاجة الكهربائية وثرموستات سخان المياه وبريشر الغسالة الاوتوماتيك مع فرق ان عمله ميكانيكي وليس حراري انظر الصور السابقة ففي حالة  الثلاجة الكهربائية فأن انبوب الثرموستات المصنوع من النحاس يحتوي بداخله على غاز ويركب الجزء الحساس المنتفخ منه في الفريز فعندما ترتفع درجة الحرارة داخل الثلاجة يتمدد الغاز ويؤدي الى ضغط نقاط التلامس في الثرموستات فيمر تيار كهربائي في الثلاجة الكهربائية وعندما تبرد الثلاجة ينكمش الغاز في انبوب الثرموستات فتفتح نقاط التلامس في نقطة الثرموستات فينقطع التيار الكهربائي عن الثلاجة وهو يشبه من حيث مبدء العمل ثرموستات راديتر السيارة حيث عندما تسخن المياه داخل الراديتر في السيارة يزداد ضغط بخار الماء فيها مما يؤدي الى ضغط نابض الثرموستات فتنفتح لتسمح بتصريف  الضغط الزائد

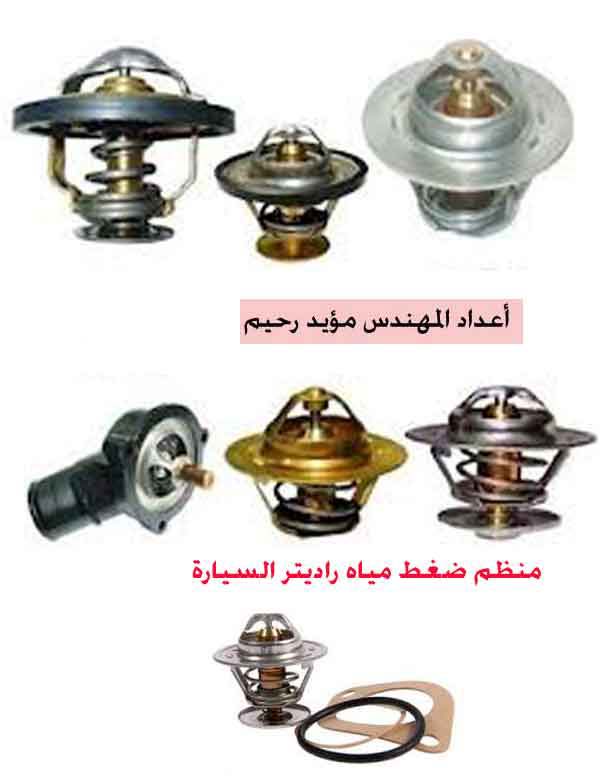

عمل الثرموستات ثرموستات راديتر السيارة

شرح الثرموستات او طريقة عمل الثرموستات والاوتوماتيك الحراري




اما في حالة اوتوماتيك او ثرموستات سخان المياه فأن انبوب الثرموستات يحتوي على معدن مثل القصدير سريع التمدد فعندما ترتفع درجة حرارة المياه يتمدد المعدن فيضغط على نقاط التلامس بطريقة تؤدي الى ابتعادها عن بعض فينقطع مرور التيار الكهربائي عن سخان المياه وعندما تبرد المياه يتقلص المعدن فتتلامس النقاط فيمر التيار الكهربائي الى سخان المياه

3
ثرموستات تتكون من مقاومة موجبة
Positive Temperature Coefficient Thermistor
او مقاومة سالبة
Negative Temperature Coefficient Thermistor
 مثل ثرموستات موتور الثلاجة الكهربائية
PTC
والمقاومة الكهربائية لشاشة التلفزيون  ال
ptc
عمل الثرموستات ثرموستات موتور الثلاجة الكهربائية

شرح الثرموستات او طريقة عمل الثرموستات والاوتوماتيك الحراري


وفي هذا النوع من الثرموستات او المقاومات الكهربائية في حالة ثرموستات موتور الثلاجة الكهربائية  او المقاومة الموجبة
PTC
 مثلا والتي تربط على التوالي مع الملف المساعد فعند عدم مرور تيار كهربائي في هذة المقاومة الكهربائية او الثرموستات تكون مقاومتها قليلة للتيار الكهربائي وتسمح بمرور التيار الكهربائي فيها وبعد مرور التيار الكهربائي فيها لبضع لحظات ترتفع درجة حرارتها فترتفع مقاومتها بشكل كبير جدا تؤدي الى منع مرور التيار الكهربائي فيها  مما يؤدي الى منع مرور التيار الكهربائي في الملف المساعد ويبقى الموتور يعمل على الملف الرئيسي فقط
وفي انواع اخرى من المقاومات او الثرموستات يحدث العكس اي عند عدم وجود تيار كهربائي تكون مقاومتها كبيرة وعند مروره تقل مقاومتها وتدعى المقاومة السالبة
NTC
وحسب حاجة كل استخدام من تلك الثرموستات شرح الثرموستات او طريقة عمل الثرموستات والاوتوماتيك الحراري
ملاحظة
تربط الثرموستات دائما على التوالي في الدائرة الكهربائية المغذية للجهاز الكهربائي
