سوف ندرس الأجزاء التي يتكون منها موتور الماء الكهربائي او موتور المياه وسوف ندرس  أهم الأعطال التي يتعرض موتور المياه وكيفية إصلاحها وطريقة لف الأسلاك في ملف الموتور  وربطها مع المتسعة  وبعد الانتهاء من موتور المياه سوف ندرس أجهزة منزلية أخرى في دروس قادمة أن شاء الله

   موتور المياه موتور الماء

 تابعونا على مدونة تعلم صيانة واصلاح كافة الأجهزة المنزلية



معكم المهندس مؤيد العزاوي



تعلم صيانة واصلاح  الأجهزة المنزلية  موتور الماء الكهربائي المنزلي

Learn maintenance and repair of home appliances Motor domestic water supply

 موتور المياه موتور الماء
بسم الله الرحمن الرحيم

تعلم صيانة واصلاح  الأجهزة المنزلية  موتور الماء الكهربائي المنزلي

موتور المياه الكهربائي المنزلي

الأجهزة المنزلية

 موتور المياه موتور الماء
يتكون موتور الماء من جزئين

1.  بدن موتور الماء(Motor hull water)

2.   مضخة موتورالماء (Motor pump water)

تعلم صيانة واصلاح  الأجهزة المنزلية  موتور الماء الكهربائي المنزلي
 صيانة واصلاح الأجهزة المنزلية موتور المياه الكهربائي المنزلي

1.  بدن موتور المياه      Motor hull water

 موتور المياه موتور الماء
 موتور المياه موتور الماء

موتور الماء المنزلي تعلم طريقة الفتح والتركيب
الأجهزة المنزلية
 موتور المياه الكهربائي المنزلي
ويحتوي بداخله الملف ( (coil   (ويتكون من أربع ملفات خارجية وأربعة ملفات داخلية وانواع اخرى تتكون من ملفين خارجية وأثنين اخرى داخلية ) ويحتوي بدن موتور المياه  أيضا على الجزء الدوار والمتسعة وغطاء البدن الأمامي والخلفي والمروحة وغطاء المروحة
 موتور المياه موتور الماء
تعلم صيانة واصلاح  الأجهزة المنزلية  موتور الماء الكهربائي المنزلي
 صيانة واصلاح الأجهزة المنزلية موتور المياه الكهربائي المنزلي

الملف ( coil)

موتور المياه الكهربائي المنزلي
وهو لفات من أسلاك النحاس أو من (الألمنيوم بالنسبة للأنواع الرديئة) ملفوفة وموصولة بطريقة معينة على قلب من شرائح الحديد مجمعة معا سنوضحها في الدروس القادمة أن شاء الله ويعمل بداخله الجزء الدوار كما ويربط مع الملف المتسعة وتسمى أيضا المكثف أو (الكنديسر) ووظيفة الملف إنتاج المجال المغناطيسي اللازم لتدوير الجزء الدوار وذلك عند مرور تيار كهربائي في ملف موتور المياه
موتور المياه ملف موتور المياه

تعلم تعلم صيانة واصلاح الأجهزة المنزلية موتور الماء الكهربائي المنزلي

صيانة واصلاح  الأجهزة المنزلية  موتور المياه الكهربائي المنزلي

المتسعة او المكثف في موتور المياه     Widening or intensive

 موتور المياه الكهربائي المنزلي
موتور الماء المنزلي المكثف الكهربائي او المتسعة
الأجهزة المنزلية
وهي على شكل اسطوانة توضع في بدن موتور الماء وتربط مع الملف بطريقة معينة سنأتي إلى دراستها في الدروس القادمة ووظيفة المتسعة هي خزن الشحنات الكهربائية لإمدادها للملف عند الحاجة

 موتور المياه موتور الماء


تعلم صيانة واصلاح  الأجهزة المنزلية  موتور الماء الكهربائي المنزلي

صيانة واصلاح الأجهزة المنزلية موتور المياه الكهربائي المنزلي

 موتور المياه موتور الماء
الأجهزة المنزلية

 الجزء الدوار في موتور المياه (The rotor)

موتور المياه الكهربائي المنزلي
موتور المياه المنزلي العضو الدوار لتحريك المضخة
موتور المياه الكهربائي المنزلي
وهو يعطي الطاقة اللازمة لمضخة موتور الماء لتتمكن من دفع الماء ويتكون الجزء الدوار من قلب معدني اسطواني الشكل( The rotor)  مثبت على محور اسطواني معدني أيضا (shift ) ( ويثبت المحور مع القلب المعدني داخل الملف عن طريق بولبرن عدد 2  (ball bearing) يتم تثبيت احدهم في غطاء بدن موتور المياه الخلفي ويثبت البولبرن الأخر في الغطاء الأمامي للبدن والذي هو جزء من بدن المضخة ومدمج معها في بعض الأنواع وبذلك فأن الجزء الدوار يثبت داخل الملف في بدن موتور المياه وبنفس الوقت يكون حر الحركة الدورانية بواسطة البولبرنات


 موتور المياه موتور الماء

الأجهزة المنزلية
 صيانة واصلاح الأجهزة المنزلية موتور المياه الكهربائي المنزلي

تعلم صيانة واصلاح  الأجهزة المنزلية  موتور الماء الكهربائي المنزلي

غطاء البدن الأمامي والخلفي موتور المياه الكهربائي المنزلي

ويقفل بهما بدن الموتور من نهايتيه ويثبت عليهما الجزء الدوار بواسطة البولبرنات
تعلم صيانة واصلاح الاجهزة المنزلية موتور المياه المنزلية الصيانة والتصليح
 موتور المياه موتور الماء


  الأجهزة المنزلية

تعلم صيانة واصلاح  الأجهزة المنزلية  موتور الماء الكهربائي المنزلي

صيانة واصلاح الأجهزة المنزلية موتور المياه الكهربائي المنزلي


 موتور المياه موتور الماء

المروحة في موتور المياه (fan)

 موتور المياه موتور الماء
موتور المياه الكهربائي المنزلي
وهي توضع على نهاية المحور في منطقة خروجه من غطاء البدن الخلفي ووظيفة المروحة هي تبريد  الملف أثناء اشتغال موتور الماء وتبديد الحرارة الناتجة
 موتور المياه موتور الماء

موتور المياه مضخة المياه المنزلية



   موتور المياه موتور الماء

تعلم صيانة واصلاح  الأجهزة المنزلية  موتور الماء الكهربائي المنزلي

 صيانة واصلاح الأجهزة المنزلية موتور المياه الكهربائي المنزلي





  الأجهزة المنزلية

   موتور المياه موتور الماء

غطاء المروحة ( Cover the fan )

وهو يركب فوق المروحة ووظيفته توجيه تيار الهواء الناتج من المروحة على بدن الموتور لتبريده وبالتالي تبريد الملف
 موتور المياه موتور الماء

نظرية العمل                 Theoretical work

موتور المياه الكهربائي المنزلي
عند مرور تيار كهربائي داخل الأسلاك  النحاسية  في الملف (يتكون من أربع ملفات خارجية واربعة ملفات داخلية وانواع اخرى تتكون من ملفين خارجية وملفين داخلية)  يتكون مجال مغناطيسي في هذة  الأسلاك وبما إن الملفات الأربعة ملفوفة وموصولة بطريقة معينة  فيكون المجال المغناطيسي في احد الملفات شمالي ويكون في الملف المجاور له جنوبي وبهده الطريقة يتكون عزم قوة إلى أعلى على احد طرفي الجزء الدوار ويتكون عزم قوة إلى أسفل على الطرف الأخر من الجزء الدوار نتيجة للتجاذب المغناطيسي مع معدن الجزء الدوار وبذلك فأن الجزء الدوار يبدأ بالدوران وينقل هذه الطاقة بواسطة محوره إلى المضخة
 موتور المياه موتور الماء
ويمكن تشبيه دلك بأن تمسك قلم بين يديك الاثنتين وهما مبسوطتان وابدأ بتدويره ستلاحظ عند دوران القلم إن إحدى يديك سيكون اتجاه حركتها إلى الأعلى واتجاه اليد الأخرى سيكون إلى أسفل وهو نفس اتجاه القوتين المؤثرتين على الجزء الدوار

 موتور المياه موتور الماء



تعلم صيانة واصلاح  الأجهزة المنزلية  موتور الماء الكهربائي المنزلي

Learn maintenance and repair of home appliances Motor domestic water supply

 موتور المياه موتور الماء
 موتور المياه موتور الماء

صيانة واصلاح الأجهزة المنزلية موتور المياه الكهربائي المنزلي

المضخة (بدن المضخة)       Pump (hull pump


الأجهزة المنزلية

موتور المياه طريقة الفتح والتركيب تعلم صيانة واصلاح الاجهزة المنزلية
الأجهزة المنزلية
موتور المياه الكهربائي المنزلي
وهي عبارة عن تجويف دائري من الحديد تحتوي على فتحتين أو خطين الأول يسمى خط السحب وهي الفتحة المخصصة لدخول الماء إلى المضخة آما الخط الثاني أو الفتحة الأخرى مخصصة لطرد الماء إلى خارج المضخة  ويسمى خط الطرد كما وتحتوي على فتحة صغيرة أخرى لغرض التنفيس مسدودة بواسطة برغي  screw
 موتور المياه

تعلم صيانة واصلاح  الأجهزة المنزلية  موتور الماء الكهربائي المنزلي


Learn maintenance and repair of home appliances Motor domestic water supply

 صيانة واصلاح الأجهزة المنزلية موتور المياه الكهربائي المنزلي



   موتور المياه

 موتور المياه

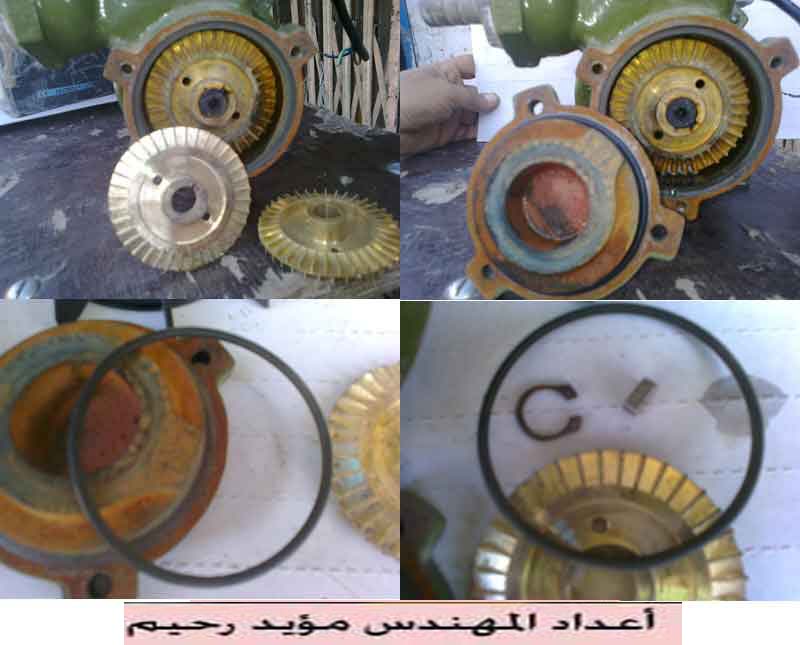

مكونات المضخة       Pump components

موتور المياه الكهربائي المنزلي
تتكون المضخة من
 موتور المياه
1.    بدن مضخة المياه
2.    غطاء بدن المضخة الأمامي (cover ) مع واشر دائري من المطاط  لأحكام الغطاء وعدم تسريب الماء وعند إزالته سنرى البشارة
3.    البشارة        Annunciation



تعلم صيانة واصلاح  الأجهزة المنزلية  مضخات المياه موتور المياه
 موتور المياه

وهي قرص معدني دائري محزز أي يحتوي تجاويف على طول محيطه من الأمام والخلف لكي يتخللها الماء وبالتالي تقوم بدفعه إلى الخارج عند دورانها وهي مثبته على محور الجزء الدوار الداخل إلى المضخة وتأخذ طاقتها الحركية منه وعند إخراج البشارة من مكانها سنرى السيل المعدني


صيانة واصلاح الأجهزة المنزلية موتور المياه الكهربائي المنزلي

تعلم صيانة واصلاح  الأجهزة المنزلية  موتور الماء الكهربائي المنزلي


Learn maintenance and repair of home appliances Motor domestic water supply

 موتور المياه

1.    سيل معدني صغير       Seal small metal
موتور المياه الكهربائي المنزلي
  شبه دائري تحتوي نهايتيه على ثقبين صغيرين للامساك به وضيفته تثبيت جبنة المضخة في مكانها وعند إخراجه سنجد الجبنة

تعلم صيانة واصلاح  الأجهزة المنزلية  موتور المياه او مضخة المياه المنزلية الصغيرة
الأجهزة المنزلية


تعلم صيانة واصلاح  الأجهزة المنزلية  موتور الماء الكهربائي المنزلي

Learn maintenance and repair of home appliances Motor domestic water supply

 موتور المياه

1.    جبنة        Point to prevent water leakage

موتور المياه الكهربائي المنزلي

تعلم صيانة واصلاح  الأجهزة المنزلية  مضخات المياه صيانة موتور المياه
 موتور المياه
الأجهزة المنزلية

وهي تتكون من قسمين أولا قرص يوضع في فتحة المضخة الخلفية والتي يدخل منها المحور الدوار إلى المضخة  وهدا القرص يتكون من جزأين (بلاستك وحجر أملس مصقول) يوضع القرص الحجري داخل قرص البلاستك ويثبت الاثنان معا في فتحة المضخة الخلفية والتي يدخل منها المحور الدوار إلى داخل المضخة

أما القسم الأخر فهو عبارة عن  اسطوانة صغيرة تتكون من (البلاستك ونابض وحجر أملس مصقول) توضع في المحور الدوار عند دخوله من فتحة المضخة بحيث ينطبق
وجه هذة الأسطوانة الموجودة على المحور الدوار مع وجه القرص الموضوع في الفتحة الخلفية للمضخة  لمنع تسرب الماء الى خارج المضخة من الفتحة التي يدخل منها المحور الدوار إلى بدن المضخة

شاهد الدرس اعطال موتور الماء
 موتور المياه

فهرس دروس تعلم صيانة واصلاح الاجهزة المنزلية

الأجهزة المنزلية

 موتور المياه


 يمكنك المشاركة في مجموعة تعلم صيانة واصلاح الاجهزة المنزلية عبر الفيس بوك لتتمكن من رؤية جديد المواضيع  فور نشرها والمشاركة معها كما انه بمجرد ابداء اعجابك عبر الفيس بوك بأي موضوع في هذا الموقع سيتم اضافتك اليا لتتمكن من متابعة مواضيع الموقع فور  نشرها


لأي استفسار او سؤال عن اي موضوع في الموقع ولمزيد من التوضيح يرجى مراسلتي عبرالبريد الالكتروني التالي
murakhas1600@yahoo.com
 وسأكون سعيدا للأجابة عن أسئلتكم بأسرع وقت ممكن



صيانة واصلاح الأجهزة المنزلية موتور المياه الكهربائي المنزلي

تعلم صيانة واصلاح  الأجهزة المنزلية  موتور الماء الكهربائي المنزلي

Learn maintenance and repair of home appliances Motor domestic water supply

Learn maintenance and repair of home appliances Motor domestic water supply




مما سبق درسنا الأجزاء التي يتكون منها موتور الماء الكهربائي وسوف ندرس في الدروس القادمة أهم الأعطال التي يتعرض لها هذا الجهاز المفيد وكيفية إصلاحها وطريقة لف الأسلاك في الملف وربطها مع المتسعة  وبعد الانتهاء منه سوف ندرس أجهزة منزلية أخرى في دروس قادمة أن شاء الله تابعونا على مدونة تعلم صيانة وأصلاح  الأجهزة المنزلية

شاهد ايضا

يمكنك متابعة اي درس تريده من صفحة فهرس الدروس

فهرس دروس تعلم صيانة واصلاح الاجهزة المنزلية

صيانة واصلاح الأجهزة المنزلية موتور المياه الكهربائي المنزلي




المهندس
 مؤيد رحيم خليل العزاوي


موتور المياه الكهربائي المنزلي
ملاحظة يمكن لآي شخص الاستفادة الكاملة من محتوى دروس مدونة تعلم صيانة واصلاح الاجهزة المنزلية ونشرها في موقعه او مواقع صديقة له ليستفاد منها اكبر عدد ممكن من المهتمين بهكذا دروس على شرط ان يذكر المصدر ورابط هذا الموقع



.
تعلم صيانة واصلاح  الأجهزة المنزلية  موتور الماء الكهربائي المنزلي
صيانة واصلاح الأجهزة المنزلية موتور المياه الكهربائي المنزلي


الأجهزة المنزلية

صيانة واصلاح الأجهزة المنزلية موتور المياه الكهربائي المنزلي


Learn maintenance and repair of home appliances Motor domestic water supply
