مولد التيار المستمر



مولد التيار المستمر بحث عن مولدات التيار المستمر DC generator search for DC power generators

مولد التيار المستمر اجزاء ومكونات مولد التيار الكهربائي المستمر

DC power generator parts and components constant voltage generator

مولد التيار المستمر بحث عن مولدات التيار المستمر DC generator search for DC power generators

انظر الصورة في الاعلى سوف تجد ان اجزاء مولد التيار المستمر لا تختلف عن اجزاء  الموتور الكهربائي وهي تتكون من الاجزاء التالية

Hull-generator 1

بدن مولد التيار المستمر الخارجي وهو يحوي بداخله جميع اجزاء ومكونات مولد التيار المستمر الاخرى

body cover generator 2

اغطية البدن الامامي  والخلفي وتثبت فيهما بولبرنات المحور الدوار انظر الصورة التالية بعد ازالة الغطاء الخلفي لمولد التيار المستمر

مولد التيار المستمر بحث عن مولدات التيار المستمر DC generator search for DC power generators

مولد التيار المستمر ازالة الغطاء الخلفي للمولد

مولد التيار المستمر بحث عن مولدات التيار المستمر DC generator search for DC power generators

rotor 3

المحور الدوار والقلب الدوار ويتكون من ملف الارميجر والكمتيتر
مولد التيار المستمر المحور الدوار والقلب الدوار

مولد التيار المستمر بحث عن مولدات التيار المستمر DC generator search for DC power generators

انظر صور المبدل او الكمتيتر  والتي يتم توصيل اطراف الملفات اليه
commutator
مولد التيار المستمر المبدل او الكميتيتر

مولد التيار المستمر بحث عن مولدات التيار المستمر DC generator search for DC power generators

Carbon brushes 4

الفرش الكربونية او فحمات عدد 2 لغرض تخريج وسحب التيار الكهربائي الناتج
مولد التيار المستمر الفرش الكربونية او الفحمات

مولد التيار المستمر بحث عن مولدات التيار المستمر DC generator search for DC power generators

ومكان تموضعها فوق الكمتيتر وبصورة ملامسه له
مولد التيار المستمر الكمتيتر المبدل

مولد التيار المستمر بحث عن مولدات التيار المستمر DC generator search for DC power generators

Fan 5

مروحة لتبريد الملف والاجزاء الداخلية الاخرى لمولد التيار المستمر
Permanent magnets 6
مغناطيس دائم او ملف يعمل عمل مغناطيس دائم بعد مرور تيار كهربائي مستمر فيه
مولد التيار المستمر  المغناطيس عبارة عن ملف

مولد التيار المستمر بحث عن مولدات التيار المستمر DC generator search for DC power generators

مولد التيار المستمر نظرية عمل مولد التيار الكهربائي المستمر

DC generator theory work Constant Voltage generator
نظرية عمل مولد التيار الكهربائي المستمر لا تختلف في شئ عن نظرية عمل مولد التيار الكهربائي المتردد او المتناوب وهي انه في حالة حركة ملف او سلك كهربائي في مجال مغناطيسي يتولد تيار كهربائي في ذلك الملف راجع موضوع المغناطيس الكهربائي  علما انه كما في حالة مولد التيار المتردد يمكننا معرفة اتجاه التيار الكهربائي المتولد بالاستعانة ب قاعدة اليد اليمنى ل فلمنج

مولد التيار المستمر بحث عن مولدات التيار المستمر DC generator search for DC power generators

مولد التيار المستمر قاعدة فلمنج لليد اليمنى

مولد التيار المستمر بحث عن مولدات التيار المستمر DC generator search for DC power generators

ولمزيد من الفائدة راجع موضوع قاعدة فلمنج لليد اليمنى او قاعدة اليد اليمنى  لفلمنج للمولدات الكهربائية

مولد التيار المستمر طريقة توليد التيار الكهربائي المستمر

DC generator way to generate continuous voltage
مولد التيار المستمر طريقة توليد التيار المستمر

مولد التيار المستمر بحث عن مولدات التيار المستمر DC generator search for DC power generators

نلاحظ في الصورة السابقة انه عندما تكون الزاوية المحصورة بين العمود الوهمي النازل على مستوى اللفة وبين خطوط المجال المغناطيسي  تساوي 90 درجة تكون قيمة التيار او الفولتية المتولدة اكبر ما يمكن وعندما تكون الزاوية صفر بينهما تكون قيمة التيار او الفولتية صفر او اقل ما يمكن
وبعبارة اخرى عندما يكون العمود الوهمي على مستوى الملف عمود على الخطوط المغناطيسية يكون التيار والفولتية المتولدة اكبر ما يمكن وعندما يكون العمود الوهمي موازي لخطوط المجال المغناطيسي يكون التيار والفولتية المتولدة قيمتها اقل ما يمكن اي تساوي صفر
مولد التيار المستمر شكل التيار الناتج

الفرق بين مولد التيار الكهربائي المستمر ومولد التيار الكهربائي المتناوب

The difference between the generator voltage continuous and alternating voltage generator

مولد التيار المستمر بحث عن مولدات التيار المستمر DC generator search for DC power generators

مولد التيار المستمر مولد التيار المتناوب والمستمر

مولد التيار المستمر بحث عن مولدات التيار المستمر DC generator search for DC power generators

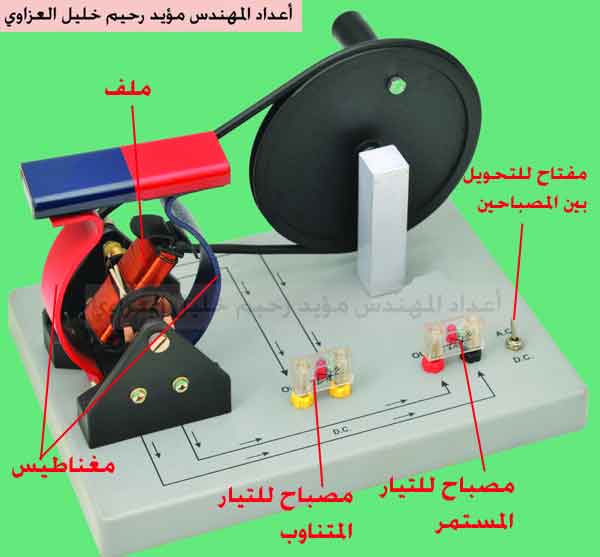

انظر الصورة السابقة هذا تصميم يدوي بسيط لمولد تيار كهربائي مشترك مستمر ومتناوب لاحظ الفرق بين خروج التيار الكهربائي في حالة التوليد المتناوب والمستمر تجد ان الاختلاف يكمن في طريقة تصنيع وتصميم الكمتيتر او المبدل حيث في مولد التيار المستمر يكون الكمتيتر او المبدل او حلقة الزلق مشطورة  الى شطرين او مقسومة الى قسمين او جزئين وان طرفي الملف الدوار كل طرف يكون موصول الى جزء من هذين الجزئين في حلقة الزلق او الكمتيتر
مولد التيار المستمر حلقة الزلق او الكمتيتر مشطورة او مقسومة

مولد التيار المستمر بحث عن مولدات التيار المستمر DC generator search for DC power generators

 في حين تلاحظ ان الكمتيتر او حلقة الزلق في طريقة توليد التيار المتناوب  يكون طرفي الملف الدوار كل طرف موصول الى حلقة زلق مختلفة وكاملة غير مشطورة لذلك فأنه في حالة مولد التيار المستمر سوف يتم استقبال التيار الناتج دائما من نفس الجهة ونفس المكان من قبل الفحمات او الفرش الكربونية لذلك يكون في احدهما دائما التيار موجب وفي الاخر يكون التيار الكهربائي سالب  بالاستناد الى قاعدة فلمنج لليد اليمنى

مولد التيار المستمر بحث عن مولدات التيار المستمر DC generator search for DC power generators

اما في حالة مولد التيار المتناوب فيكون كل طرف من طرفي الملف الدوار موصول الى حلقة زلق مختلفة وكاملة  تسحب التيار من الملف طوال فترة دورانه وعلى مدى 360 درجة لذلك وحسب قاعدة فلمنج لليد اليمنى ستجد ان الملف سوف يتولد فيه تيار بأتجاه معين في النصف الاول من دورانة لحد زاوية 180 درجة وسيتولد تيار بأتجاه معاكس لأتجاه التيار الاول في النصف الثاني من دورانه اي ما بين الزاوية 180 والزاوية 360 درجة

مولد التيار المستمر بحث عن مولدات التيار المستمر DC generator search for DC power generators

مولد تيار كهربائي مستمر ومتناوب

مولد التيار المستمر بحث عن مولدات التيار المستمر DC generator search for DC power generators

ومن امثلة مولد التيار المستمر هو مولد التيار المستمر او الدينمو في السيارة علما توجد انواع اخرى من دينمو السيارة يولد تيار متردد او متناوب ويتم تقويمة بواسطة استخدام الدايود

مولد التيار المستمر دينمو السيارة

مولد التيار المستمر بحث عن مولدات التيار المستمر DC generator search for DC power generators

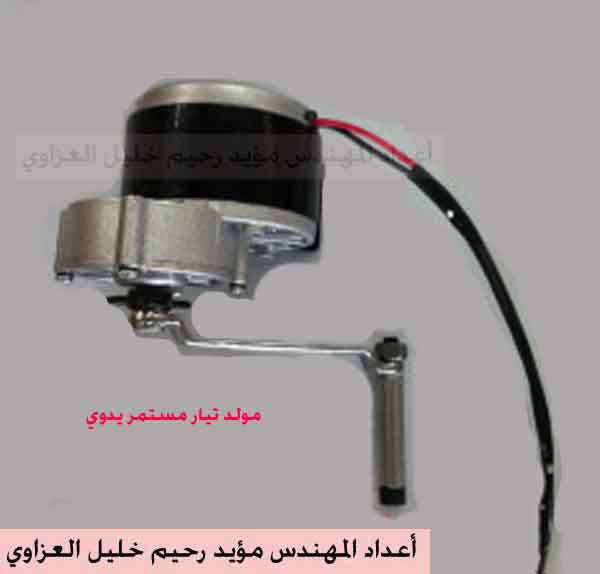

وايضا هناك بعض مولدات التيار الكهربائي المستمر اليدوية اي يتم انتاج الطاقة الكهربائية منها بشكل يدوي انظر الصورة التالية

مولد التيار المستمر مولد يدوي

مولد التيار المستمر بحث عن مولدات التيار المستمر DC generator search for DC power generators

انظر الصور التالية ايضا لمولدات يدوية اخرى
مولد التيار المستمر تطبيقات عملية

مولد التيار المستمر بحث عن مولدات التيار المستمر DC generator search for DC power generators


مولد التيار المستمر مولد يدوي صغير لتوليد التيار المستمر

مولد التيار المستمر بحث عن مولدات التيار المستمر DC generator search for DC power generators


مولد التيار المستمر مولدات كهربائية يدوية

مولد التيار المستمر بحث عن مولدات التيار المستمر DC generator search for DC power generators

 اترك تعليقك او سؤالك اسفل الموضوع  في خانة التعليقات
كما يمكنك المشاركة في مجموعة تعلم صيانة واصلاح الاجهزة المنزلية عبر الفيس بوك لتتمكن من رؤية جديد المواضيع  فور نشرها والمشاركة معها كما انه بمجرد ابداء اعجابك عبر الفيس بوك بأي موضوع في هذا الموقع سيتم اضافتك اليا لتتمكن من متابعة مواضيع الموقع فور  نشرها

مولد التيار المستمر بحث عن مولدات التيار المستمر DC generator search for DC power generators

ملاحظة :
 يتم اضافة الكثير من الدروس والمواضيع الاخرى سواء في نفس الاقسام او في اقسام اخرى متجددة حسب موضوع الدرس يوميا تقريبا او كل بضعة ايام وذلك لأن مواضيع موقع تعلم صيانة واصلاح الاجهزة المنزلية متجددة بأستمرار  فبقدر متابعتكم للموقع تكون استفادتكم من موضوعاته اكثر واكبر
اتمنى للجميع الأستفادة

مولد التيار المستمر بحث عن مولدات التيار المستمر DC generator search for DC power generators

تأليف واعداد
المهندس مؤيد رحيم خليل العزاوي
ملاحظة
يمكن لآي شخص الاستفادة الكاملة من محتوى موقع تعلم صيانة واصلاح الاجهزة المنزلية ونشرها في موقعه او مواقع صديقة له ليستفاد منها اكبر عدد ممكن من المهتمين بهكذا دروس على شرط ان يذكر المصدر ورابط هذا الموقع
http://learnfixinghomedevices.blogspot.com/

تعلم صيانة واصلاح الاجهزة المنزلية

مولد التيار المستمر بحث عن مولدات التيار المستمر DC generator search for DC power generators
