مولد التيار المتردد


مولد التيار المتردد او المتناوب وشرح نظرية عمل مولد التيار الكهربائي المتردد AC generator or alternator and explain the theory of the work of the AC generator

تعرفنا في موضوع المغناطيس الكهربائي وفي موضوع المحول الكهربائي  انه اذا تم قطع الاسلاك الكهربائية بواسطة مجال مغناطيسي متغير او متحرك اي غير ثابت يتولد تيار كهربائي محتث او بالتأثير  في تلك الاسلاك الكهربائية او الملف الكهربائي او عندما يتحرك سلك او ملف كهربائي في مجال مغناطيسي منتظم اي ثابت يتولد تيار كهربائي محتث ايضا وكذلك تعرفنا في موضوع قاعدة اليد اليمنى لفلمنج على العلاقة بين التيار المحتث او المتولد بالتأثير وبين اتجاه حركة ذلك التيار المحتث وبين المجال المغناطيسي الذي حث هذا التيار الكهربائي على الحركة في المولدات الكهربائية وكذلك تعرفنا على طبيعة التيار المتناوب في موضوع التيار الكهربائي المتردد ويمكنك مراجعة تلك الدروس لمزيد من الفائدة والتوضيح وفي هذا الموضوع سوف يتم بحث مولد التيار المتردد او المتناوب وطريقة توليد التيار المتناوب في مولد التيار المتردد او المتناوب

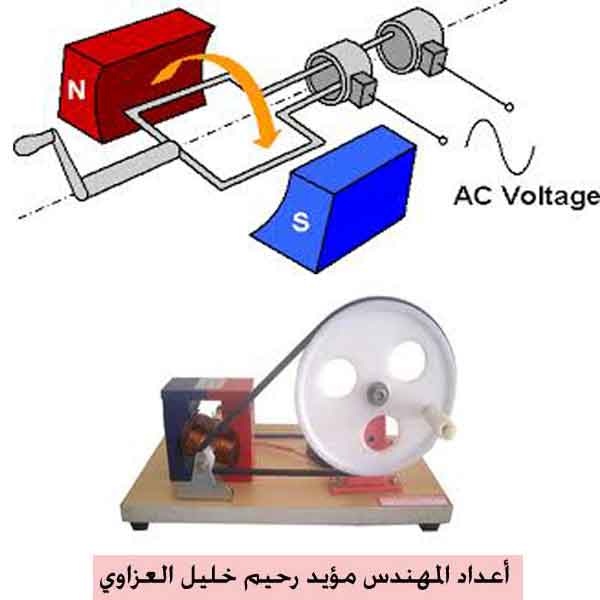

مولد التيار المتردد او مولد التيار المتناوب

AC generator or alternator and explain the theory of the work of the AC generator

مولد التيار المتردد او المتناوب وشرح نظرية عمل مولد التيار الكهربائي المترددAC generator or alternator and explain the theory of the work of the AC generator



نظرية عمل مولد التيار المتردد او مولد التيار المتناوب
مولد التيار المتردد نظرية العمل ل مولد التيار المتناوب

Theory alternators work or Generator
عندما يتحرك ملف كهربائي في مجال مغناطيسي منتظم يتولد في اسلاك الملف الكهربائي تيار محتث يمكن معرفة اتجاهه بتطبيق قاعدة اليد اليمنى لفلمنج وتعتمد قوة او فولتية التيار المتولد على الزاوية المحصورة بين خطوط المجال المغناطيسي وبين اتجاه الحركة
ملاحظة
يمكن ان يكون المجال المغناطيسي عبارة عن مغناطيس دائم او يمكن ان يكون عبارة عن ملف يمر به تيار كهربائي كما يمكن ان يكون المجال المغناطيسي هو العضو الدائر ويتم توليد التيار الكهربائي في الملفات الثابتة كما هو الحال في المولدات الكهربائية المنزلية الصغيرة

لاحظ في الصور التالية انه عند تغير موضع طرفي الملف  تتغير ايضا نوع الشحنات
الكهربائية التي تتولد على كل طرف من طرفي ملف المولد الكهربائي وذلك حسب قاعدة اليد اليمنى لفلمنج لان كل طرف يكون موصل الى نفس حلقة الزلق عند تبدل موضعه  على عكس مولد التيار المستمر والذي يبدل حلقة الزلق عند تبدل موضعه او تبادل طرفي الملف  في اماكنهما وسوف يتم شرح مولد التيار المستمر في درس قادم ان شاء الله

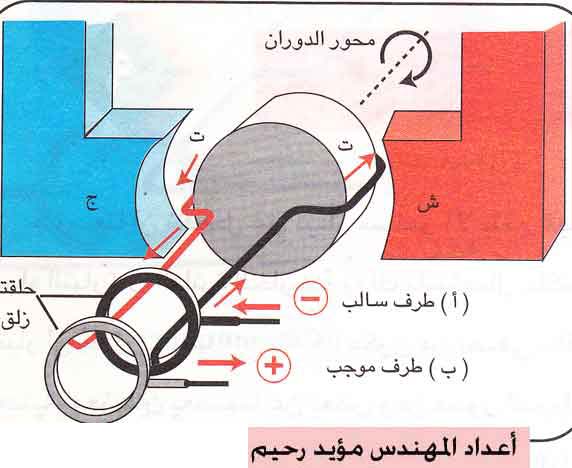

مولد التيار المتردد
لاحظ تغير اشارة الشحنات عند تغير موضع الملف
مولد التيار المتردد تغير الشحنات الخرجة من الملف بتغير موضع الملف



مولد التيار المتردد او المتناوب وشرح نظرية عمل مولد التيار الكهربائي المتردد AC generator or alternator and explain the theory of the work of the AC generator


ملاحظة
اتجاه الحركة يمكن تمثيله بخط عمودي على المستوي الذي يتكون من اتجاه المجال المغناطيسي و اتجاه التيار الكهربائي المحتث انظر الصورة التالية لمزيد من التوضيح

مولد التيار المتردد الزاوية بين اتجاه الحركة وبين خطوط المجال المغناطيسي


مولد التيار المتردد او المتناوب وشرح نظرية عمل مولد التيار الكهربائي المتردد AC generator or alternator and explain the theory of the work of the AC generator


في الرسم السابق الزاوية ز هي الزاوية المحصورة بين خطوط المجال المغناطيسي التي تقطع الملف الكهربائي وبين اتجاه الحركة لهذا الملف وحسب النظرية الكهرومغناطيسية التي تم شرحها في موضوع المغناطيس الكهربائي فأن اكبر تيار وفولتية او قوة هذا التيار الكهربائي يتولد اذا كان التقاطع بين المجال المغناطيسي واسلاك الملف عمودي اي بزاوية 90 درجة ومن هذا نستنتج ان اكبر قوة للتيار الكهربائي او فولتية تتولد عندما تكون الزاوية ز 90 درجة وتكون الفولتية والتيار صفر عندما تكون الزاوية ز 0 درجةانظر الصورة التالية لمزيد من التوضيح


مولد التيار المتردد او المتناوب وشرح نظرية عمل مولد التيار الكهربائي المتردد AC generator or alternator and explain the theory of the work of the AC generator


مولد التيار المتردد زوايا تكون التيار المتردد او المتناوب


مولد التيار المتردد او المتناوب وشرح نظرية عمل مولد التيار الكهربائي المتردد AC generator or alternator and explain the theory of the work of the AC generator


لاحظ الامور التالية عند دوران الملف في المجال المغناطيسي المنتظم داخل المولد الكهربائي بالنسبة للصورة السفلى من الصور اعلاه بعد ان افترضنا ان بداية دوران الملف تبدأ في الزاوية صفر
1
في الزاوية 0 من الدوران يكون الملف عمودي على المجال المغناطيسي لذلك تكون اتجاه حركته موازية للمجال المغناطيسي اي تكون الزاوية ز قيمتها صفر وبالتالي تكون الفولتية المتولدة صفر
2
في الزاوية 90 من الدوران يكون الملف موازي لخطوط المجال المغناطيسي لذلك تكون اتجاه حركته عمودية على خطوط الفيض المغناطيسي لذلك تكون الزاوية ز تساوي 90 درجة وتكون الفولتية اعلى قيمة في الاتجاه الموجب
3
في الزاوية 180 من دوران الملف يكون الملف عمودي ايضا على خطوط المجال المغناطيسي لذلك تكون الزاوية ز المحصورة بين اتجاه حركة الملف وبين المجال المغناطيسي تساوي صفر وبالتالي تكون قيمة الفولتية المتولدة تساوي صفر
4
عند استمرار الملف بالدوران ووصوله الى الزاوية 270 من الدورة يكون الملف موازي للمجال المغناطيسي  لذلك تكون الزاوية ز المحصورة بين اتجاه حركة الملف وبين المجال المغناطيسي تساوي90   وبالتالي تكون الفولتية المتولدة لها اعلى قيمة في الاتجاه السالب حسب قاعدة اليد اليمنى لفلمنج
5
عند رجوع الملف مرة اخرى الى الزاوية صفر او 360 من الدورة  يكون الملف عمودي على المجال المغناطيسي وتكون اتجاه حركته موازية لخطوط المجال المغناطيسي لذلك تكون الفولتة المتولدة تساوي صفر


مولد التيار المتردد او المتناوب وشرح نظرية عمل مولد التيار الكهربائي المتردد AC generator or alternator and explain the theory of the work of the AC generator


مولد التيار المتردد نشوء الفولتية والتيار الكهربائي داخل المولد الكهربائي


مولد التيار المتردد او المتناوب وشرح نظرية عمل مولد التيار الكهربائي المتردد AC generator or alternator and explain the theory of the work of the AC generator




علما ان الدائرة تتكون من 360 درجة او 2 باي بالزوايا النصف قطرية
هذا بالنسبة للمولدات الكهربائية ذات الطور الواحد او الفيز الواحد للتيار المتردد اما بالنسبة للمولدات الكهربائية ذات ثلاثة اطوار او  ثلاثة فيز يتم لف ثلاثة ملفات في القلب الدوار لمولد الكهربائي تفصل بينهم زاوايا مقدارها 120 درجة بين ملف واخرانظر الشكل التالي لمولد كهربائي مربوط على شكل نجمة او ستار


مولد التيار المتردد او المتناوب وشرح نظرية عمل مولد التيار الكهربائي المتردد AC generator or alternator and explain the theory of the work of the AC generator




مولد التيار المتردد ثلاثي الطور او ثلاثة فيز

 three-phase generator
مولد التيار المتردد او المتناوب ثلاثة خط او 3 فيز


مولد التيار المتردد او المتناوب وشرح نظرية عمل مولد التيار الكهربائي المتردد AC generator or alternator and explain the theory of the work of the AC generator


لاحظ ان الزوايا بين كل ملفين متجاورين هي 120 درجة ويتم سحب كل خط بصورة منفصلة عن باقي الخطوط الاخرى والسلك المحايد يمثل النقطة المشتركة بين الملفات الثلاثة علما ان الفولتيات المتولدة يكون هناك فرق بالطور بينها مقداره 120 درجة حسب النظرية الكهرومغناطيسية حيث ان اقصى فولتية لكل ملف تتولد عندما تكون الزاوية ز تساوي 90 درجة بين كل ملف والمجال المغناطيسي كما تم شرحه وسوف نأخذ في موضوع قادم منفصل طريقة لف المولد الكهربائي  ان شاء الله


مولد التيار المتردد او المتناوب وشرح نظرية عمل مولد التيار الكهربائي المتردد AC generator or alternator and explain the theory of the work of the AC generator



مولد التيار المتردد فرق الطور بين فولتية الملفات الثلاثة يساوي 360

مولد التيار المتردد او المتناوب وشرح نظرية عمل مولد التيار الكهربائي المتردد AC generator or alternator and explain the theory of the work of the AC generator




يمكنك المشاركة في مجموعة تعلم صيانة واصلاح الاجهزة المنزلية عبر الفيس بوك لتتمكن من رؤية جديد المواضيع  فور نشرها والمشاركة معها كما انه بمجرد ابداء اعجابك عبر الفيس بوك بأي موضوع في هذا الموقع سيتم اضافتك اليا لتتمكن من متابعة مواضيع الموقع فور  نشرها
لأي استفسار او سؤال عن اي موضوع في الموقع ولمزيد من التوضيح يرجى مراسلتي عبرالبريد الالكتروني التالي
murakhas1600@yahoo.com
 وسأكون سعيدا للأجابة عن أسئلتكم بأسرع وقت ممكن

مولد التيار المتردد او المتناوب وشرح نظرية عمل مولد التيار الكهربائي المتردد AC generator or alternator and explain the theory of the work of the AC generator





ملاحظة :
 يتم اضافة الكثير من الدروس والمواضيع الاخرى سواء في نفس الاقسام او في اقسام اخرى متجددة حسب موضوع الدرس يوميا تقريبا او كل بضعة ايام وذلك لأن مواضيع موقع تعلم صيانة واصلاح الاجهزة المنزلية متجددة بأستمرار  فبقدر متابعتكم للموقع تكون استفادتكم من موضوعاته اكثر واكبر
اتمنى للجميع الأستفادة

مولد التيار المتردد او المتناوب وشرح نظرية عمل مولد التيار الكهربائي المتردد AC generator or alternator and explain the theory of the work of the AC generator




تأليف واعداد
المهندس مؤيد رحيم خليل العزاوي
