التيار الكهربائي المتردد
التيار الكهربائي المتردد او التيار الكهربائي المتناوب AC
تعلمنا في موضوع التيار الكهربائي ما هو التيار الكهربائي وتعلمنا فكرة عامة عن تعريف التيار الكهربائي بأنه يتكون من نوعين التيار الكهربائي المتردد او المتناوب والتيار الكهربائي المستمر ونظرا لاهمية تعلم مفهوم التيار الكهربائي المتردد والمستمر وذلك لانه كما هو معلوم فأن جميع الاجهزة الكهربائية تعمل اما على التيار الكهربائي المتردد اي المتناوب اوالتيار الكهربائي المستمر سوف يتم في هذا الموضوع بحث ومناقشة مفهوم وطبيعة التيار الكهربائي المتردد او المتناوب
 |
| التيار الكهربائي المتردد |
تعريف التيار الكهربائي المتردد اوالمتناوب
AC definition
التيار الكهربائي المتردد او التيار الكهربائي المتناوب

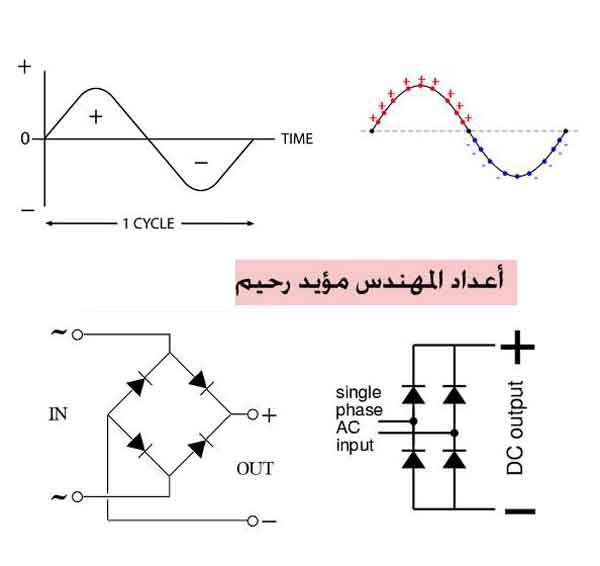

التيار الكهربائي المتناوب هو عبارة حركة الالكترونات بقوة غير ثابتة خلال فترة محددة من الزمن فلو اخذنا مثال على الرسم او الصورة السابقة ولو فرضنا انه لدينا مجموعة الكترونات من الالكترونات التي تمر في اسلاك المنزل نريد ان نرسم طاقتها او قوتها او فولتيتها كما في الصورة السابقة خلال فترة تقدر بجزء معين من الثانية لو راقبنا الشكل الاعلى في الصورة السابقة والذي فرضنا فيه ان هذة الالكترونات تبدأ حركتها من النقطة صفر سنلاحظ التالي
ان قوة الالكترونات او فولتيتها تبدأ بالتزايد الى ان تصل الى اعلى قوة او فولتية ثم تبدأ بالتناقص فتعود بالتدريج مرة اخرى الى نقطة الصفر ثم تتناقص اكثر فتنزل تحت الصفر الى ان تصل الى اقل قوة او فولتية تحت الصفر ثم تبدأ مرة اخرى بالتزايد والعودة الى خط الصفر مرة اخرى وهذة العملية تسمى دورة واحدة او ذبذبة واحدة اي ان قوة او فولتية الالكترون تتذبذب حول خط الصفر علما ان فولتية الالكترونات في كهرباء المنزل تذبذب 50 ذبذبة في الثانية الواحدة وعملية التذبذب تسمى هيرتز اي 50 هيرتز
في الدائرة الكهربائية في الصورة التي بالاعلى اتجاه السهم يشير الى اتجاه حركة الالكترونات في التيار الكهربائي المتردد او المتناوب ونلاحظ ان حركة الالكترونات متعاكسة في ما بينها اي ان قسم من الالكترونات يتحرك الى اليمين اما القسم الاخر يتحرك او يتجه الى اليسار في كل ذبذبة او دورة من ذبذبات او دورات الالكترونات
والسؤال الذي يطرح نفسه الان هو كيف يتم ذلك وكيف لا تصطدم هذة الالكترونات المتعاكسة في الحركة مع بعضها البعض
لذلك ووفقا لهذة النظرية يجب ان نعتبر ان قوة او فولتية الالكترونات الموجودة فوق خط الصفر تحمل شحنة موجبة اي بمعنى اخر تمتلك الالكترونات التي هي فوق خط الصفر قوة ضغط وان القوة او الفولتية تحت خط الصفر تمتلك شحنة سالبة اي بمعنى اخر تمتلك قوة شفط او تخلخل
لذلك فأنه بمجرد مرور النصف الموجب من الموجة بفعل قوة ضغطها والتي فيها تحمل الالكترونات شحنة موجبة فأن الجزء السالب من الموجة يقوم بشفط الالكترونات من الجهة المعاكسة بفعل قوة الشفط او التخلخل التي يمتلكها هذا الجزء من الموجة وبالتالي اعطاء تلك الالكترونات الطاقة الازمة للحركة ولكن في عكس اتجاه النصف الاول من الموجة
ملاحظة
بما انه ليست جميع الاجهزة الكهربائية المنزلية تعمل على التيار المتردد بل ان قسم كبير منها يعمل على التيار الكهربائي المستمر لذلك وجب تحويل التيار الكهربائي المتردد او المتناوب الى تيار كهربائي مستمر
ولكي يتم تقويم او تحويل التيار الكهربائي المتردد الى تيار كهربائي مستمر نستعمل الثنائي السليكوني او الدايود لهذا الغرض حيث انه بربط الدايود على التوالي مع احد اطراف مصدر التيار الكهربائي بطريقة معينة يقوم بتمرير الشحنة الموجبة فقط واذا تم عكس الدايود يقوم بتمرير الشحنة السالبة فقط انظر الصور التالية
لاحظ انه تم عكس الدايود في الصورة السابقة فتغير تمرير الموجة فبدل من تمرير الموجة السالبة مرت الموجة الموجبة بمجرد عكس اتجاه الدايود ولمزيد من التوضيح راجع موضوع الدايود
نلاحظ انه باستخدام دائرة دايود الجسر تم تمرير الموجتين معا مع قلب الموجة السالبة بأتجاه الموجة الموجبة وذلك تم بمجرد توجيه الالكترونات عن طريق هذة الدائرة الى الاتجاه المطلوب ولمزيد من التوضيح راجع موضوع شاحن بطارية 12 فولت
علما ان التيار الكهربائي الناتج من تقويم التيار الكهربائي المتردد او المتناوب يكون اتجاهه اتجاه واحد ولكنه غير منتظم في الاستمرارية مثل تيار البطارية المستمر انظر الصورة التالية
لذلك في كثير من الدوائر الالكترونية لا يمكن استخدام هذا التيار المستمر الغير منتظم لذلك يتم استخدام متسعة او مكثف كهربائي لغرض اعطائه شكل اكثر استمرارية وكذلك يتم استخدام ملف ومتسعة في دوائر اخرى لتنعيم التيار بشكل كبير قريب الى تيار البطارية
يمكنك المشاركة في مجموعة تعلم صيانة واصلاح الاجهزة المنزلية عبر الفيس بوك لتتمكن من رؤية جديد المواضيع فور نشرها والمشاركة معها كما انه بمجرد ابداء اعجابك عبر الفيس بوك بأي موضوع في هذا الموقع سيتم اضافتك اليا لتتمكن من متابعة مواضيع الموقع فور نشرها
لأي استفسار او سؤال عن اي موضوع في الموقع ولمزيد من التوضيح يرجى مراسلتي عبرالبريد الالكتروني التالي
ملاحظة :
يتم اضافة الكثير من الدروس والمواضيع الاخرى سواء في نفس الاقسام او في اقسام اخرى متجددة حسب موضوع الدرس يوميا تقريبا او كل بضعة ايام وذلك لأن مواضيع موقع تعلم صيانة واصلاح الاجهزة المنزلية متجددة بأستمرار فبقدر متابعتكم للموقع تكون استفادتكم من موضوعاته اكثر واكبر
اتمنى للجميع الأستفادة
تأليف واعداد
المهندس مؤيد رحيم
ملاحظة
يمكن لآي شخص الاستفادة الكاملة من محتوى موقع تعلم صيانة واصلاح الاجهزة المنزلية ونشرها في موقعه او مواقع صديقة له ليستفاد منها اكبر عدد ممكن من المهتمين بهكذا دروس على شرط ان يذكر المصدر ورابط هذا الموقع
