الدائرة الكهربائية للثلاجة العادية

شرح الدائرة الكهربائية للثلاجة المنزلية العادية نوع كيلون Explanation of the electric circuit of the ordinary household refrigerator type KELON

في مواضيع سابقة تعلمنا نظرية عمل الثلاجة الكهربائية والاجزاء التي تتكون منها الثلاجة الكهربائية ووظيفة كل جزء بالأضافة الى طريقة شحن الثلاجة الكهربائية بالغاز اضغط هنا لمراجعة تلك المواضيع وفي هذا الموضوع سوف نأخذ دائرة كهربائية لأحد انواع الثلاجات الكهربائية وهي الثلاجة كيلون kelon
الدائرة الكهربائية للثلاجة العادية 1
الدائرة الكهربائية للثلاجة العادية الدائرة الكهربائية للثلاجة العادية صيانة اجهزة التبريد والتكييف pdf الثلاجة المنزلية   كيف تعمل الثلاجة دورة التبريد في الثلاجة كيفية عمل الثلاجة الثلاجة المنزلية pdf
 ثلاجات الدائرة الكهربائية للثلاجة


مكونات الدائرة الكهربائية في الثلاجة كيلون Components of the circuit in the Kelon refrigerator

الدائرة الكهربائية للثلاجة العادية
الدائرة الكهربائية للثلاجة العادية الدائرة الكهربائية للثلاجة العادية صيانة اجهزة التبريد والتكييف pdf الثلاجة المنزلية   كيف تعمل الثلاجة دورة التبريد في الثلاجة كيفية عمل الثلاجة الثلاجة المنزلية pdf

 ثلاجات الدائرة الكهربائية للثلاجة

تتكون من الاجزاء التالية
١ مصدر الفولتية
٢ ثرموستات وظيفتها فصل الدائرة الكهربائية عند وصول درجة الحرارة داخل الثلاجة الى قيمة معينة
 ثرموستات الدائرة الكهربائية للثلاجة العادية
الدائرة الكهربائية للثلاجة العادية الدائرة الكهربائية للثلاجة العادية صيانة اجهزة التبريد والتكييف pdf الثلاجة المنزلية   كيف تعمل الثلاجة دورة التبريد في الثلاجة كيفية عمل الثلاجة الثلاجة المنزلية pdf
 ثلاجات الدائرة الكهربائية للثلاجة

٣ سويچ نورمال كلوز اي يكون مغلق بشكل طبيعي وموصل للتيار الكهربائي عند عدم الضغط عليه وموقعه خلف باب الثلاجة ويشتغل عند فتح باب الثلاجة وذلك لأنه يكون مضغوط بواسطة باب الثلاجة أثناء غلقها

٤ الضاغط

5 اوفرلود يقع على الخط المغذي للضاغط وظيفته فصل الدائرة الكهربائية عند ارتفاع حرارة الضاغط او عند مرور تيار عالي او مرور تيار كهربائي لفترة طويلة نتيجة عدم فصل الثرموستات للدائرة الكهربائية مما يؤدي إلى رفع سخونة الضاغط
اوفرلود الدائرة الكهربائية للثلاجة العادية

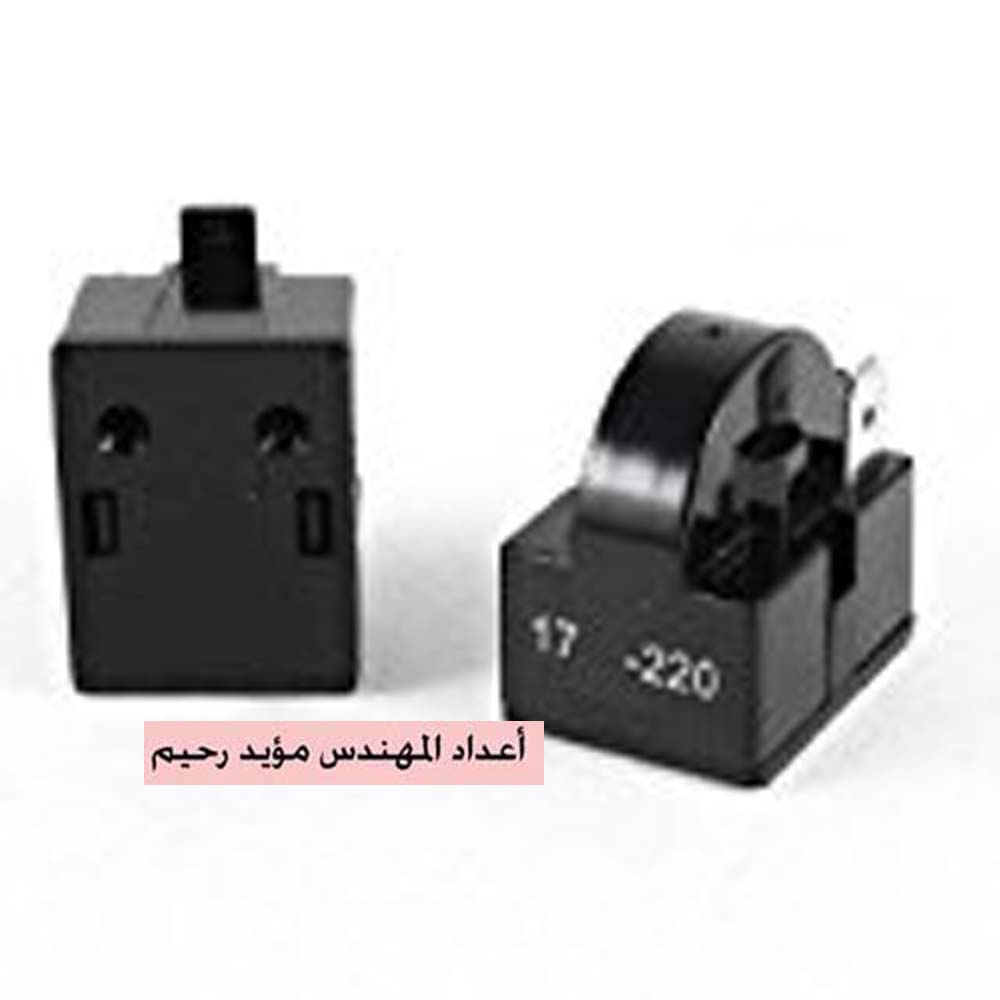

6 مقاومة حرارية موجبة ptc
متصلة مع الملف المساعد في الضاغط عند مرور التيار الكهربائي فأنه يمر في الملف الرئيسي وكذلك يمر في الملف المساعد عبر المقاومة الموجبة ال ptc وبعد ثواني قليلة تسخن المقاومة الموجبة فترتفع مقاومتها للتيار الكهربائي بشكل كبير جدا فتمنع مروره الى الملف المساعد ويستمر الضاغط بالعمل على الملف الرئيسي فقط

مقاومة حرارية موجبة ptc

فكرة عمل الدائرة الكهربائية في الثلاجة كيلون The idea of working the electric circuit in the kelon refrigerator

فكرة عمل الدائرة الكهربائية للثلاجة العادية نوع كيلون kelon
الدائرة الكهربائية للثلاجة العادية الدائرة الكهربائية للثلاجة العادية صيانة اجهزة التبريد والتكييف pdf الثلاجة المنزلية   كيف تعمل الثلاجة دورة التبريد في الثلاجة كيفية عمل الثلاجة الثلاجة المنزلية pdf
 ثلاجات الدائرة الكهربائية للثلاجة
من الرسم التوضيحي للدائرة الكهربائية للثلاجة كيلون نفرض ان الخط الحار والبارد اتجاهه كما موضح في الشكل نلاحظ أن الخط الحار يمر في الثرموستات ثم الى الافرلود ثم إلى الضاغط وبعد خروجه من ملفات الضاغط يكمل دائرته الكهربائية عبر الملف الرئيسي ثم إلى الخط البارد وكذلك عبر الملف المساعد ثم المقاومة الحرارية الموجبة ال ptc ثم إلى خط البارد والى المصدر
علما أن الخط الحار يمر ايضا ب سويج باب الثلاجة ثم الى مصباح الثلاجة ثم يكمل دائرته عبر خط البارد الى المصدر
الدائرة الكهربائية للثلاجة العادية 2

سويج باب الثلاجة في الدائرة الكهربائية للثلاجة العادية
وعند غلق باب الثلاجة ينقطع مرور التيار الكهربائي الى المصباح نتيجة ضغط باب الثلاجة على السويج

لمزيد من الاستفادة انضم لمجموعتنا على الفيس بوك بالضغط هنا  المهندس مؤيد رحيم
