وظيفة وفائدة المقاومة الكهربائية

وظيفة المقاومة او فائدة المقاومة الكهربائية في الدائرة الكهربائية والالكترونية Function of resistance or utility of electrical resistance in the electric circuit and electronic

ما هي وظيفة وفائدة المقاومة الكهربائية في الدائرة الكهربائية والالكترونية سؤال مكرر ويتم طرحه بأستمرار من الكثيرين لذلك رغبت ان اعمله كموضوع منفصل اوضح فيه فائدة و وظيفة المقاومة الكهربائية في الدائرة الكهربائية
فائدة المقاومة الكهربائية وقانون اوم


انواع المقاومات الكهربائية ومجالات استعمالها
المقاومة الكهربائية وظيفة المقاومة الكهربائية فائدة المقاومة الكهربائية وظيفة المقاومة

وظيفة المقاومة الكهربائية

Function of resistance or utility of electrical resistance in the electric circuit and electronic

1 تحديد كمية التيار الكهربائي المار في الدائرة الكهربائية

 المقاومة الكهربائية كما هو واضح من اسمها فهي مقاومة اي تقاوم مرور التيار في السلك او الدائرة الكهربائية وتحدد مقدار مرور التيار الكهربائي في الدائرة الكهربائية وتحدد مرور التيار الكهربائي في اي عنصر الكتروني في الدائرة الكهربائية وفق قيمه معينه يتم تحديدها من قبل المصمم او المستخدم لتلك الدائرة لكي لا تتضرر العناصر الالكترونية من مرور كمية كبيرة من التيار الكهربائي اكبر من مستوى تحملها لذلك التيار

انواع المقاومات الكهربائية ومجالات استعمالها المقاومة الكهربائية وظيفة المقاومة الكهربائية فائدة المقاومة الكهربائية وظيفة المقاومة

 فمثلا
 لو اردنا ربط ترانزستور او لد او او اي عنصر الكتروني اخر وكان هذا العنصر يتحمل اقصى تيار مقداره 20 ملي امبير مثلا تحت فولتية معينة ولتكن اقل من 12 فولت مثلا فلو قمنا بتوصيل مصدر الفولتية ال 12 فولت ب اللد او الترانزستور بشكل مباشر وبدون مقاومة فسوف يمر تيار كبير من المصدر في ذلك العنصر اكبر من ال 20 ملي امبير الذي يتحمله ذلك العنصر وسوف يحترق فورا لذلك فأننا نقوم بربط مقاومة بين المصدر والعنصر الالكتروني تحدد قيمة التيار المار
فائدة المقاومة الكهربائية تحديد التيار الكهربائي

 وفي مثالنا هذا هو 20 ملي امبير لكي يعمل العنصر الالكتروني بصورة طبيعية ونقوم بذلك عن طريق استخدام قانون اوم وفق العلاقة التالية

انواع المقاومات الكهربائية ومجالات استعمالها المقاومة الكهربائية وظيفة المقاومة الكهربائية فائدة المقاومة الكهربائية وظيفة المقاومة

التيار = الفولتية / المقاومة
ونحن لدينا تيار 20 ملي امبير اي 0.02 امبير
ولدينا فولتية مقدارها 12 فولت وبتبادل الطرفين يكون
المقاومة = الفولتية / التيار
المقاومة = 12/ 0.02 = 600 اوم
لذلك فنحن بحاجة الى وضع مقاومة مقدارها 600 اوم لكي يتم تحديد مرور التيار المار الى العنصر الالكتروني الى 20 ملي امبير

انواع المقاومات الكهربائية ومجالات استعمالها المقاومة الكهربائية وظيفة المقاومة الكهربائية فائدة المقاومة الكهربائية وظيفة المقاومة

ومن هذا نستنتج انه عند احتراق الترانزستور او اي عنصر الكتروني موجود في الدائرة الكهربائية يجب فحص المقاومات المتصله معه وخصوصا اذا احترق هذا العنصر مرة اخرى بعد تبديله مباشرة وهي حاله تحدث كثيرا عند الفنيين عند التصليح والصيانة للاجهزة الالكترونية لذلك يجب الانتباه الى هذة الحالة جيدا وتبديل المقاومات المتصله معه وبالذات المقاومات من جهة المصدر الكهربائي

انواع المقاومات الكهربائية ومجالات استعمالها المقاومة الكهربائية وظيفة المقاومة الكهربائية فائدة المقاومة الكهربائية وظيفة المقاومة

ملاحظة
يمكن معرفة الفولتيات والتيار الكهربائي الذي يتحمله اي عنصر الكتروني من الداتاشيت فقط لاحظ الرقم المكتوب على العنصر الالكتروني واكتبه في محرك البحث جوجل وسوف تظهر معلومات مفصله عن ذلك العنصر الالكتروني
2 تقسيم الفولت او تجزئة الجهد

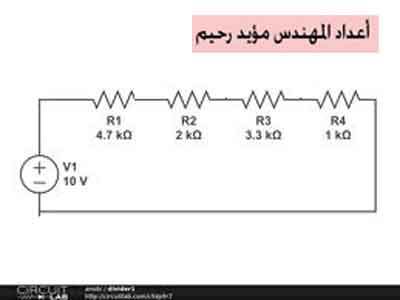

تعلمنا في موضوع ربط المقاومات على التوالي ان الفولتية تتقسم ما بين المقاومات المروبطة على التوالي وحسب قيمة كل مقاومة كلما كبرت قيمة المقاومة اخذت الجزء الاكبر من فولتية المصدر
فولتية المصدر = فولتية1 + فولتية 2 + الخ

وظيفة المقاومة مجزئ جهد
وظيفة المقاومة الكهربائية
والفولتية او الجهد حول المقاومة 2 يتم ايجادها من العلاقة التالية


المقاومة الكهربائية مقسم جهد
 وبما ان الجهاز الكهربائي او اي عنصر الكتروني يعتبر حمل وله مقاومة داخلية معينة لذلك فأن هذا الحمل يعتبر مقاومة ايضا ونحن نتعامل معه في الحسابات كمقاومة عادية وفق قانون اوم لذلك فأنه بربط مقاومة على التوالي مع ذلك الجهاز او العنصر الالكتروني فأن الفولتية سوف تنقسم ما بين الحمل والمقاومة ونستفاد من هذة الحاله لتقليل فولتية المصدر المسلطة على الحمل لتتناسب مع الفولتية التي يتحملها ذلك العنصر الالكتروني او الجهاز الكهربائي


وظيفة المقاومة الكهربائية وفائدة المقاومة الكهربائية

انواع المقاومات الكهربائية ومجالات استعمالها المقاومة الكهربائية وظيفة المقاومة الكهربائية فائدة المقاومة الكهربائية وظيفة المقاومة

ومن هذا نستنتج انه اي عنصر الكتروني موجود في الدائرة الالكترونية قد تم تحديد مواصفات التيار والفولتية الماره به بدقة ولا يجوز اطلاقا تبديل العنصر العاطل بأخر جديد عشوائيا وبمواصفات مختلفة الا في حالة حساب الفولتية والتيار التي يتحملها العنصر الجديد وتبديل قيم المقاومات المتصله معه وحساب قيمة المقاومات الجديدة وفق قانون اوم بحيث توفر له تيار وفولتية مناسبه لاشتغاله كما تم شرحه اعلاه هذا في حالة كانت التيار والفولتية الخارجة من العنصر الجديد تتلائم مع احتياجنا واحتياج بقية عناصر الدائرة المعتمدة عليه

انواع المقاومات الكهربائية ومجالات استعمالها المقاومة الكهربائية وظيفة المقاومة الكهربائية فائدة المقاومة الكهربائية وظيفة المقاومة

هذا بالاضافة الى استخدام المقاومات المتغيرة
فائدة ووظيفة المقاومة المتغيرة

 والتي تؤدي الى تغير الفولتية والتيار وفق قانون اوم كما تم توضيحه اعلاه

وبالنتيجه الحصول على خرج متغير من الجهاز او العنصر الالكتروني وكمثال على ذلك استخدام مقاومة متغيرة على قاعدة الترانزستور سوف تؤدي الى تغير التيار المار في قاعدة الترانزستور والنتيجة الحصول على تيار متغير من الترانزستور اي التيار الخارج من الترانزستور
ومثال اخر استخدام مقاومة متغيرة لتغيير سرعة دوران مروحة او موتور كهربائي لأن المقاومة تقوم بتغير التيار والفولتية  في  الجهاز كما تم توضيحه
