طريقة عمل شاحن بطارية لاي بطارية The modus operandi of any battery charger

سوف اتناول في هذا الموضوع طريقة صناعة شاحن بطارية لأي مقدار من الفولت الخارج حسب احتياجنا سواء كان 12 فولت او 5 او 6 فولت الخ بأسهل الطرق ومن مواد متوفرة لدينا وسوف نقوم بتصنيع منظم للجهد كذلك من نفس هذة المواد دون الحاجة الى استخدام منظمات للجهد مع اني سوف اشرح طريقة استخدام منظمات الجهد والترانزستور كذلك للحصول على جهد منتظم وتيار كبير

شاحن 12 فولت شاحن 6 فولت شاحن بطارية 12 فولت شاحن سياره طريقة عمل شاحن بطارية لاي بطارية The modus operandi of any battery charger

شاحن 12 فولت شاحن 6 فولت شاحن بطارية 12 فولت شاحن سياره

الطريقة الاولى في عمل شاحن بطارية

 وهي تناسب من ليس لديه اي خبرة مسبقة للترانزستور ومنظمات الجهد ولكنها لا تقل اذا لم تفوق على قسم كبير منها

شاحن 12 فولت شاحن 6 فولت شاحن بطارية 12 فولت شاحن سياره شاحن 12 فولت شاحن 6 فولت شاحن بطارية 12 فولت شاحن سياره طريقة عمل شاحن بطارية لاي بطارية The modus operandi of any battery charger

المواد المطلوبة
1 محول كهربائي يكون مقدار تحويله حسب حاجتك من 220 فوالت الى 12 فولت او الى 6 فولت او الخ وقدرته حسب حاجتك ايضا

شاحن 12 فولت شاحن 6 فولت شاحن ية 12 فولت شاحن سياره

2 دايودات لعمل دائرة برج دايود لتقويم التيار من متردد الى مستمر
شاحن 12 فولت شاحن 6 فولت شاحن سياره

شاحن 12 فولت شاحن 6 فولت شاحن بطارية 12 فولت شاحن سياره شاحن 12 فولت شاحن 6 فولت شاحن بطارية 12 فولت شاحن سياره طريقة عمل شاحن بطارية لاي بطارية The modus operandi of any battery charger

ويتم ريطه بالطريقة التالية كما في الصورة
شاحن 12 فولت  شاحن بطارية 12 فولت شاحن سياره


شاحن 12 فولت شاحن 6 فولت شاحن بطارية 12 فولت شاحن سياره
شاحن 12 فولت شاحن 6 فولت شاحن بطارية 12 فولت شاحن سياره طريقة عمل شاحن بطارية لاي بطارية The modus operandi of any battery charger

 شاحن 6 فولت شاحن بطارية 12 فولت شاحن سياره


شاحن 12 فولت شاحن 6 فولت شاحن بطارية 12 فولت شاحن سياره
شاحن 12 فولت شاحن 6 فولت شاحن بطارية 12 فولت شاحن سياره طريقة عمل شاحن بطارية لاي بطارية The modus operandi of any battery charger

راجع موضوع شاحن بطارية 12 فولت للتتعرف على طريقة الربط هذة بصورة اكثر
او يمكنك الاستغناء عن هذة الخطوة بشراء برج دايود جاهز من الوكيل وبالقدرة التي تحتاجها
شاحن 12 فولت شاحن 6 فولت شاحن بطارية 12 فولت


شاحن 12 فولت شاحن 6 فولت شاحن بطارية 12 فولت شاحن سياره طريقة عمل شاحن بطارية لاي بطارية The modus operandi of any battery charger


شاحن 12 فولت  شاحن سياره

شاحن 12 فولت شاحن 6 فولت شاحن بطارية 12 فولت شاحن سياره


ويكون البرج دايود له اربعة اطراف 2 لدخول التيار المتردد من المصدر الكهربائي والاثنين الاخرين الى طرفي البطارية ليتم الشحن

شاحن 12 فولت شاحن 6 فولت شاحن بطارية 12 فولت شاحن سياره

3 مكثف لتنعيم وتقوية تيار الشحن
شاحن 12 فولت شاحن 6 فولت

وتكون قيمته كما في الصورة 50 فولت و 4700 مايكرفاراد

4 مجموعة من الدايودات تربط على التوالي واحد عكس الاخربالطريقة التالية وذلك لتقليل المساحة
كما في الصورة التالية
شاحن بطارية 12 فولت

شاحن 12 فولت شاحن 6 فولت شاحن بطارية  شاحن سياره

ويكون عددها حسب احتياجك والغرض منها هو تقليل الجهد الزائد والحصول على الجهد المطلوب حيث ان جهد كل دايود واحد يساوي 0.7 فولت والعشرة دايودات الموضحة في الصورة اذا قمنا بربطها عكس فولتية المصدر تقوم ب تخفض الجهد بمقدار 10 * 0.7 اي تخفضه 7 فولت وكما قلت يكون عددها حسب حاجتك وطاقتها ايضا وانا اخترت في هذا المثال دايود يتحمل 10 امبير وتستطيع ان تسأل الوكيل عند الشراء عن الدايود الذي تحتاجه
شاحن بطارية 12 فولت او شاحن 6 فولت
والفكرة هي انك اذا رغبت بشحن بطارية 12 فولت مثلا وكانت لديك محول كهرباء يعطيك من 220 الى 24 فولت مثلا وبعد تعديل التيار وتحويله الى مستمر في دائرة البرج دايود ستنخفض الفولتية الى 20 فولت مثلا فأن هذة ال 20 فولت بعد انتهاء شحن البطارية ستؤدي الى شحن زائد ولن يتوقف شحن البطارية لان البطارية فولتيتها 12 فولت وانت لديك شحن بمقدار 20 فولت اي بمقدار 8 فولت زائد وانا في هذا المثال خفضت من هذة ال 8 فولت بالطريقة التي شرحتها 7 فولت وتركت واحد فولت اضافي حتى يكون هناك فرق جهد بين شاحن البطارية وبين فولتية البطارية وتستمر عملية الشحن

شاحن 12 فولت شاحن 6 فولت شاحن بطارية 12 فولت شاحن سياره

5 وهي خطوة سهلة وبديلة  للخطوة رقم 4 حيث يمكنك تنظيم الجهد بدون استخدام دايودات وانما بأستخدام سلك مقاومة للمدفئة الكهربائية او يمكنك الدمج بين الطريقتين رقم 4 و الطريقة  رقم 5 اذا رغبت في الحصول على تيار عالي اي اكثر من 10 امبير او حسب رغبتك وقناعتك
شاحن 12 فولت شاحن  شاحن بطارية 12 فولت شاحن سياره

شاحن 12 فولت شاحن 6 فولت شاحن بطارية 12 فولت شاحن سياره

 حيث تقص الطول المطلوب حسب احتياجك وتقوم بهذة العملية حسب قانون اوم حيث ان الفولتية يساوي التيار * المقاومة فأنت تقيس مقدار التيار الخارج من البرج دايود وتقيس الفولتية الخارجة ايضا بواسطة الملتي ميتر ومن قانون اوم تحدد مقدر المقاومة المطلوبة
وكمثال اذا اردت ان تتخلص من 5 فولت زائدة مثلا وكان التيار ايضا 5 امبير فحسب قانون اوم تكون المقاومة تساوي الفولتية تقسيم التيار وتساوي واحد اوم في هذة الحالة فتقوم بقص جزء بسيط جدا من هذة المقاومة بعد ان تقيسه بالاوم ميتر حتى تحدد قيمته بالضبط وتربطه على التوالي مع البرج دايود فتعمل كمجزء للجهد بينها وبين البطارية وتسحب الفولت الزائد فتعمل كمنظم جهد ويمكنك ان تلفه على مسمار مثلا وتربطه بالدائرة

شاحن 12 فولت شاحن 6 فولت شاحن بطارية 12 فولت شاحن سياره

شاحن 12 فولت شاحن 6 فولت شاحن بطارية 12 فولت شاحن

علما ان مجموعة الدايودات في الخطوة السابقة تربط بنفس هذة الطريقة في الدائرة اي على التواي مع البرج دايود كما في الصورة اعلاه

كما انه يتم ربط المكثف على التوازي مع البطارية اي مع طرفيها او طرفي البرج دايود في الدائرة السابقة

شاحن 12 فولت شاحن 6 فولت شاحن بطارية 12 فولت شاحن سياره

الطريقة الثانية في صناعة شاحن بطارية


يتم استخدام منظم جهد بعد البرج دايود غير ان هذة الطريقة تستخدم في حالة الحاجة على الحصول على تيارات قليلة فقط واحد امبير فما دون

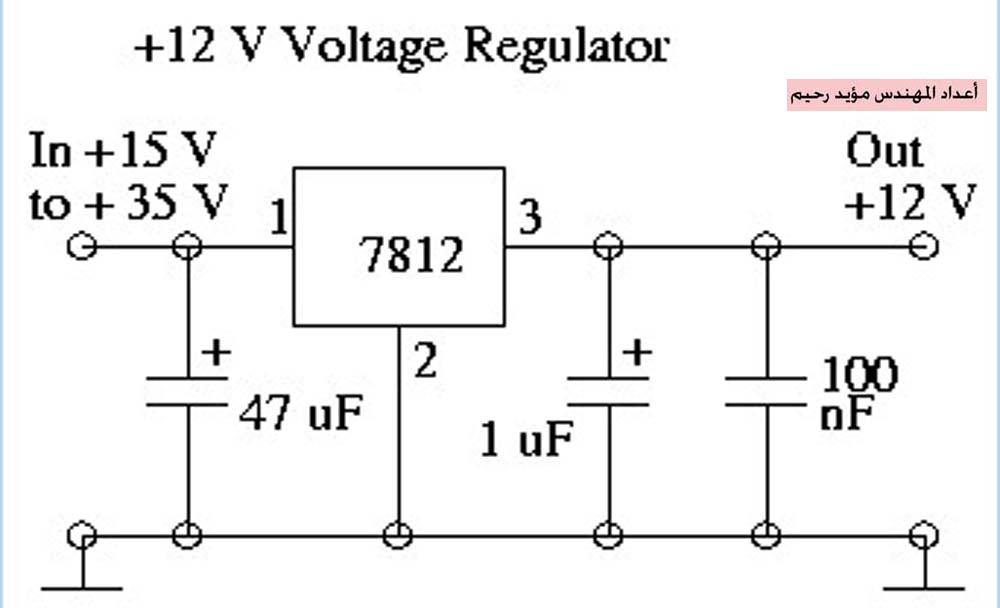

ومنظم الجهد كما هو واضح في رسم الدائرة له ثلاثة اطراف واحد لدخول التيار يربط مع موجب ال برج دايود والاخر رقم 3 لخروج ذلك التيار بعد ان تم تنظيمه داخل منظم الجهد الى الحمل او البطارية اما الطرف رقم 2 يتم ربطه بالطرف السالب لل برج دايود اما وظيفة المكثفات قبل وبعد منظم الجهد فهي لتنعيم التيار ويمكنك اختيار مجال واسع من ارقامها ولست مضطر  الى التقيد بقيمة واحدة فهي للتنعيم وازالة النويز من موجة التيار والفولتية فقط والتي تكون مرافقة للتيار المستمر بعد تقويمه لا اكثر ولا اقل
شاحن 12 فولت  فولت شاحن بطارية 12 فولت شاحن سياره

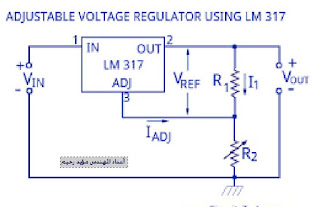

وهذة الدائرة كمثال للربط فقط وانت اختار منظم الجهد المناسب لك منظم 12 فولت او 6 او اي فولتية تحتاجها وهذة دائرة اخرى تستخدم مقاومة كمجزء جهد للحصول على جهد مناسب لل ground لمنظم الجهد
شاحن 12 فولت شاحن 6 فولت شاحن بطارية 12 فولت سياره

الطريقة الثالثة لصناعة شاحن بطارية

وهي تستخدم منظم جهد مناسب لاحتياجك منظم 12 فولت او 6 او اي فولتية تحتاجها  مع ترانزستور او اكثر  مناسب لاحتياجك ايضا ويربط على التوازي في الدائرة ويتم الربط بالطريقة التالية

شاحن 12 فولت شاحن 6 فولت شاحن بطارية 12 فولت شاحن سياره

شاحن 12 شاحن سياره

شاحن 12 فولت شاحن 6 فولت شاحن بطارية 12 فولت شاحن سياره

وفكرة هذة الدائرة هو ان منظم الجهد سوف يقوم بتنظيم الجهد حول البطارية بينما يقوم الترانزستور الواحد او اكثر بتجهيز التيار وذلك لغرض الحصول على تيار عالي ودون مرور هذا التيار في منظم الجهد اي مباشر من الترانزستورات الى البطارية
ويمكنك الحصول على المعلومات للترانزستور ومنظم الجهد من الداتا شيت المتوفرة على الانترنت ملاحظة راجع قسم العناصر الالكترونية للتعرف على طريقة عمل الدايود والمحول الكهربائي والترانزستور من صفحة فهرس المواضيع او بالضغط هنا
المهندس مؤيد العزاوي
لا تنسى الاشتراك في مجموعة تعلم صيانة واصلاح الاجهزة المنزلية على الفيس بوك  بالضغط هنا

 لتستفاد من طرح الأسئلة ومن مشاركات اعضاء المجموعة ومن المواضيع التي تطرح فيها حول صيانة الاجهزة المنزلية  شاحن 12 فولت شاحن 6 فولت شاحن بطارية 12 فولت شاحن سياره
