تعريف المقاومة الكهربائية

 المقاومة الكهربائية

Electrical resistance

ملاحظة اذا كنت ملما ب اساسيات الكهرباء اترك قسم اساسيات الكهرباء وانتقل الى قسم تعلم الكهرباء المنزلية لدراسة التاسيسات الكهربائية او قسم الاجهزة المنزلية الصغيرة للتتعلم صيانة الاجهزة المنزلية من صفحة فهرس المواضيع اضغط هنا

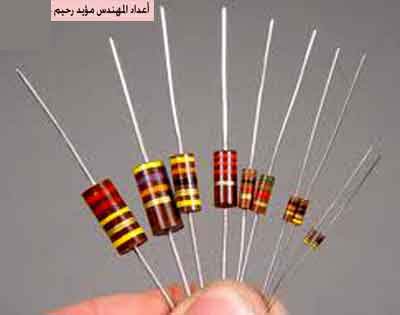

المقاومة الكهربائية

ما هي وظيفة المقاومة الكهربائية في الدائرة الكهربائية وما فائدتها

 وظيفة المقاومة في الدائرة هي تحديد كمية ومقدار التيار المار في الدائرة الكهربائية  كما انها تقوم بتقليل او تقسيم الفولتية بينها وبين العناصر الالكترونية الاخرى في الدائرة

تعريف المقاومة الكهربائية

Definition of electrical resistance

المقاومة الكهربائية هي عملية مقاومة الجسم لمرور التيار الكهربائي الذي يحاول العبور او المرور من خلال هذا الجسم او هذة المادة

المقاومة الكهربائية

تعريف المقاومة الكهربائية وقانون اوم الوان المقاومة الكهربائية

قياس المقاومة الكهربائية

Measuring the electrical resistance

تقاس المقاومة الكهربائية بوحدة قياس تسمى اوم وتقاس المقاومة الكهربائية بواسطة جهاز قياس يسمى اوميتر وترجمته بالعربية تعني جهاز قياس الأوم

المقاومة الكهربائية

المقاومة الكهربائية

تعريف المقاومة الكهربائية وقانون اوم الوان المقاومة الكهربائية

ولمزيد من المعلومات راجع الدرس اجهزة القياس  والدرس التيار الكهربائي

ويفضل مراجعة دروس  قسم اساسيات الكهرباء بشكل كامل للأستفادة القصوى منها

المقاومة الكهربائية

تعريف المقاومة الكهربائية وقانون اوم الوان المقاومة الكهربائية

المقاومة الكهربائية وقانون اوم

Electrical resistance and Ohm's Law

ينص قانون اوم على ان قانون المقاومة الكهربائية يساوي حاصل قسمة الفولتية على التيار الكهربائي

المقاومة الكهربائية = الفولتية| التيار

المقاومة الكهربائية وقانون اوم

المقاومة الكهربائية

تعريف المقاومة الكهربائية وقانون اوم الوان المقاومة الكهربائية

مثال لنفرض ان لديك مصباح صغير تحاول تشغيله بواسطة باتري سيارة ذو فولتية 12 فولت فكيف نستطيع حساب كمية التيار الكهربائي الذي يمر في هذا المصباح وكيف نحسب المقاومة الكهربائية للمصباح التي تقاوم وتحاول منع تيار الباتري من المرور في المصباح وكذلك كيف نحسب فولتية الباتري او النضيدة اذا كنا نجهل فولتية هذا الباتري اي فرق الجهد لهذة النضيدة

المقاومة الكهربائية

تعريف المقاومة الكهربائية وقانون اوم الوان المقاومة الكهربائية

المسألة في غاية السهولة والبساطة كل ما هنالك  نحضر مقياس الاوم ميتر وانا شخصيا افضل الجهاز المتعدد القياس الملتيميتر لانه يغنينا عن استعمال اكثر من جهاز في نفس الوقت فهو يقيس المقاومة والفولتية والتيار والدايود والتردد ودرجة الحرارة والسعة كلها في جهاز واحد راجع الدرس اجهزة القياس

تعريف المقاومة الكهربائية ,Electrical resistance 1

نستطيع معرفة قيمة مقاومة المصباح بوضع طرفي جهاز القياس المخصص لقياس المقاومة الكهربائية على طرفي المصباح اي مكان دخول وخروج التيار الكهربائي في
 المصباح بنفس طريقة قياس هذة المقاومة افرضها مصباح

تعريف المقاومة الكهربائية ,Electrical resistance 2

المقاومة الكهربائية

تعريف المقاومة الكهربائية وقانون اوم الوان المقاومة الكهربائية

نستطيع معرفة قيمة الفولتية او فرق الجهد للمصدر الكهربائي وهو في هذة الحالة باتري
بوضع طرفي جهاز القياس المخصص لقراءة الفولتية المستمرة على طرفي الباتري

تعريف المقاومة الكهربائية ,Electrical resistance 3

نستطيع معرفة قيمة التيار المار في المصباح بوضع طرفي جهاز القياس بالتوالي مع طرف دخول التيار الكهربائي الى المصباح وكذلك يمكن وضع طرفي جهاز القياس ايضا بالتوالي مع طرف خروج التيار الكهربائي من المصباح اي ان التيار بعد خروجه من المصباح سوف يدخل الى جهاز القياس ثم يخرج من جهاز القياس الى المصدر الكهربائي او الباتري كما في الصورة التالية

تعريف المقاومة الكهربائية ,Electrical resistance 4

ملاحظة بالنسبة لفولتية المنزل التي هي 220 فولت يمكن استخدام جهاز الكلامب ميتر

تعريف المقاومة الكهربائية 2

لقياس التيار بسهوله عن طريق وضع السلك داخل الحلقة الدائرية في الكلامب ميتر حيث يقيس التيار عن طريق الحث المغناطيسي للتيار راجع موضوع المغناطيس الكهربائي بالضغط هنا

المقاومة الكهربائية

تعريف المقاومة الكهربائية وقانون اوم الوان المقاومة الكهربائية

وكذلك يمكننا اخذ قرائتين فقط ونستخرج القيمة الثالثة بواسطة قانون اوم

مثلا يمكننا استخراج قيمة الفولتية والمقاومة مثلا وبتطبيق قانون اوم نستخرج قيمة التيار مثلا قسنا المقاومة الكهربائية للمصباح بواسطة جهاز القياس فكانت قيمتها 6 أوم مثلآ وقسنا قيمة فرق الجهد او الفولتية للمصدر او الباتري وكانت قيمة الفولتية للباتري 12 فولت  فبتطبيق قانون اوم

المقاومة = الفولتية | التيار

وبتبادل الطرفين

التيار = الفولتية | المقاومة

اذن التيار الكهربائي = 12 | 6

والنتيجه هي 2 امبير قيمة التيار الكهربائي المار في المصباح ولو قسنا التيار بواسطة جهاز القياس لكانت النتيجة نفسها مع فرق بسيط هو كفائة تصنيع الجهاز اي نسبة خطأ التصنيع

المقاومة الكهربائية

تعريف المقاومة الكهربائية وقانون اوم الوان المقاومة الكهربائية

مفهوم المقاومة الكهربائية

The concept of electrical resistance

المقاومة الكهربائية

  سوف نحاول في هذا البحث ان نقرب الصورة اكثر

بحيث اننا فرضنا كما هو واضح في الصورة بالأعلى ان الالكترونات التي تمر في السلك الكهربائي هي اشبه بالسيارات التي تمر في شارع معين فأذا كان الشارع ضيق صار هناك ازدحام في مرور السيارات وخصوصا اذا كان الشارع الضيق طويل يصبح المرور منه اصعب بينما في الشارع العريض فأن السيارات تمر فيه براحة وحرية اكثر

ومن هذا نستنتج ان المقاومة الكهربائية تتناسب بصورة عكسية مع مساحة مقطع السلك كلما كبرت وعرضت مساحة مقطع السلك الكهربائي قلت المقاومة لان الالكترونات سوف تمر بحرية وكلما صغرت وضاقت مساحة المقطع للسلك الكهربائي كلما زادت المقاومة الكهربائية بسبب ازدحام في مرور الالكترونات وزيادة الاحتكاك والتصادم في ما بينها وفقدت طاقة على شكل حرارة نتيجة لهذا التصادم والاحتكاك تؤدي الى سخونة السلك

الكهربائي

المقاومة الكهربائية

تعريف المقاومة الكهربائية وقانون اوم الوان المقاومة الكهربائية

        كذلك فأن المقاومة الكهربائية تتناسب طرديا مع طول السلك فكلما طال السلك طال طريق الوصول لهذة الالكترونات واصبحت هناك احتمالية اكبر لحدوث تصادمات واحتكاك بينها

ويمكن التعبير عن هذة الامور بمعادلات رياضية لاتفيدنا كثيرا في التطبيق العملي بقدر فائدة فهمنا لهذا الدرس

المقاومة الكهربائية

تعريف المقاومة الكهربائية وقانون اوم الوان المقاومة الكهربائية

ولمعرفة قيمة المقاومة من الوان المقاومة الكهربائية اضغط هنا

Colors of electrical resistance

الوان المقاومة الكهربائية

الوان المقاومة الكهربائية اضغط هنا لقرائة الدرس
