هذا هو الدرس الثالث من من دروس التأسيسات الكهربائية
تعليم وشرح الكهرباء المنزلية  مكونات وطريقة عمل المواد الكهربائية
تعليم وشرح الكهرباء المنزلية
ملاحظة
في هذا الدرس سوف يتم تفكيك سويج ثلاثي وتفكيك سويج بلك لرؤية مكوناتهم الداخلية
بوضوح  لفهم مبدء عملهم
تعليم الكهرباء المنزلية للمبتدئين



سيتم شرح المكونات الداخلية للنقاط الكهربائية وطريقة عملها وهذة النقاط الكهربائية هي السويج والسوج بلك  وذلك لكي يتم فهم وتعلم هذة الاجزاء بصورة صحيحة قبل الشروع في عملية تأسيس كهرباء المنزل والتي سيتم مناقشتها في الدرس

تعليم وشرح الكهرباء المنزلية  مكونات وطريقة عمل المواد الكهربائية

القادم ان شاء الله
تعليم وشرح الكهرباء المنزلية
1

مكونات السويج الكهربائي وطريقة عمله

Components electric switch and how it works
تعليم وشرح الكهرباء المنزلية تعليم وشرح الكهرباء المنزلية
عرفنا في الدرس السابق ان السويج الكهربائي وظيفته فتح وغلق الدائرة الكهربائية وسوف نقوم في هذا الدرس بتفكيك سويج ثلاثي كمثال لجميع الانواع الاخرى لانها جميعا تعمل بنفس الطريقة ونفس المبدء

تعليم وشرح الكهرباء المنزلية  مكونات وطريقة عمل المواد الكهربائية

تعليم وشرح الكهرباء المنزلية
شرح الكهرباء المنزلية تركيب المواد الكهربائية
تعليم وشرح الكهرباء المنزلية

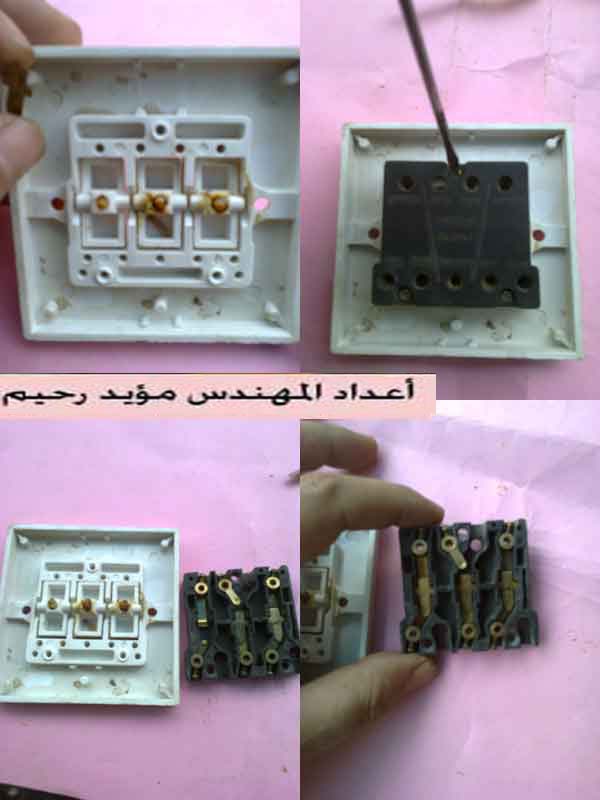

عند تفكيك هذة النقطة الكهربائية كما هو موضح في الصور سوف نلاحظ وجود ثلاث صفوف من قطع معدنية صغيرة ولها  فتحات تثبيت الاسلاك   الكهربائية ومن كلا الجانبين العلوي والسفلي اي ثلاثة في الاعلى وتقابلها ثلاثة في الاسفل وفائدة هذة القطع المعدنية الصغيرة هي لنقل التيار الكهربائي من الجانب العلوي الى القطع المعدنية في الجانب السفلي عن طريق قطعة معدنية صغيرة موجودة في المنتصف اي بين القطع المعدنية العلوية والسفلية وتتأرجح بينهما الى الاعلى والاسفل بواسطة مفتاح السويج ونتيجة لتأرجها فأنها تقوم بوصل او اتصال بين القطع العلوية والقطع السفلية
تعليم الكهرباء المنزلية تأسيس الهرباء
تعليم وشرح الكهرباء المنزلية  مكونات وطريقة عمل المواد الكهربائية
تعليم وشرح الكهرباء المنزلية

تعليم الكهرباء المنزلية شرح الكهرباء المنزلية
تعليم وشرح الكهرباء المنزلية
ونتيجة لهذا الاتصال يمر التيار الكهربائي من القطع المعدنية العلوية الى القطع المعدنية السفلية طبعا في الانواع الجيدة تصنع هذة القطع المعدنية من مادة النحاس

تعليم وشرح الكهرباء المنزلية  مكونات وطريقة عمل المواد الكهربائية
2
السويج بلك
تعرفنا اليه في الدرس السابق وعرفنا ان فائدته هي لتشغيل مختلف الاجهزة المنزلية مثل الثلاجة الغسالة الموتور الخ وتغذيتها  بالتيار الكهربائي
تعليم وشرح الكهرباء المنزلية

تركيب مكونات السويج بلك الكهربائي

تعليم الكهرباء

تعليم وشرح الكهرباء المنزلية  مكونات وطريقة عمل المواد الكهربائية

نلاحظ كما هو موضح في الصور انه عند تفكيك السويج  بلك الكهربائي نجد انه يحتوي  على قطعة معدنية ثابتة ومتصلة مباشرة مع فتحة تثبيت السلك الكهربائي وقطعة اخرى غير متصلة مع فتحة تثبيت السلك  الكهربائي الاخر وانما توجد قطعة معدنية صغيرة تتأرجح بينهما بواسطة مفتاح السويج بلك الذي يتم تشغيله باليد وهي نفس مبدء عمل السويج الذي تم شرح طريقة عمله في بداية هذا الدرس

تعليم وشرح الكهرباء المنزلية  مكونات وطريقة عمل المواد الكهربائية

ملاحظة

تعليم وشرح الكهرباء المنزلية  مكونات وطريقة عمل المواد الكهربائية

يتم ربط السلك الكهربائي الداخل الى النقطة الكهربائية او السويج بلك او السلك الحار الى القطع المعدنية  الغير متصلة والتي تتأرجح بينها القطعة الصغيرةوهي تكون دائما اقرب الى مفتاح التشغيل والاطفاء في السويج بلك الكهربائي كما وضحناه في الدرس السابق تعليم وشرح الكهرباء المنزلية المواد الكهربائية
ويتم ربط السلك الخارج من الجهاز المنزلي  او السويج بلك  الى القطعة التي تتصل مباشرة مع فتحة تثبيت السلك الكهربائي اي يتم ربط السلك الكهربائي البارد في القطعة المتصلة بصورة مباشرة
