صيانة الرسيفر Receiver maintenance 2

دورة صيانة الرسيفر الدرس 2

شرح الدائرة الكهربائية في باور الرسيفر
تعلمنا في الدرس 1 من دورة صيانة الرسيفر نبذة مختصرة عن اهم العناصر الالكترونية التي تتكون منها باور الرسيفر ووظيفة كل عنصر وفي هذا الموضوع سوف نتعلم الدائرة الكهربائية في باور الرسيفر وخط سير التيار والجهد فيها والتفاعل المشترك ما بين العناصر المختلفة الموجودة في باور الرسيفر
صيانة الرسيفر 1

تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر

 لغرض انجاز هدف واحد مشترك فيما بينها وهو اخراج جهود او فولتيات مختلفة ومنتظمة بشكل كبير لغرض تشغيل العناصر الالكترونية المختلفة في مذربورد الرسيفر

تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر

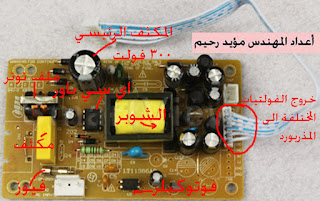

الدائرة الكهربائية في باور الرسيفر

يدخل التيار الكهربائي من المصدر الكهربائي مباشرة في باور الرسيفر  الى الفيوز
صيانة الرسيفر 2

تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر

 ومن ثم الى ملف ازالة التوتر
صيانة الرسيفر 3

تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر

صيانة الرسيفر 4

 لتخليص الجهد من الموجات العالية اللحظية الغير مرغوبة المرافقة لجهد المصدر  ومكثف الحماية  المربوط على التوازي مع هذا الملف ثم الى الفايرستر ان وجد

تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر

صيانة الرسيفر 5
تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر

تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر


 والمقاومة السالبة ntc والتي تقل قيمتها كثيرا عند مرور تيار كبيرنتيجة ارتفاع حرارتها  فيحترق الفيوز او تنفجر وتوقف مرور التيار علما انها تربط ربط توالي مع خط التيار ان وجدت
صيانة اعطال الرسيفر

  ثم يدخل الى الدايودات الاربعة
تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة


تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر

وهي عبارة عن دائرة البرج دايود
تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها  صيانة الرسيفر

تصليح الرسيفر بالصور صيانة باور واصلاحها تعلم صيانة  صيانة الرسيفر


تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر

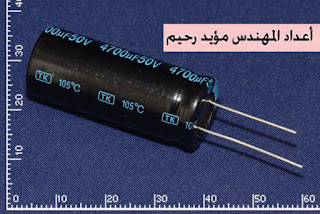

 لغرض تحويل التيار من متناوب الى مستمر ثم ينتقل التيار المستمر الناتج بشحنتيه الموجبه والسالبة على طرفي مكثف الباور الرئيسي
تصليح الرسيفر بالصور تعلم صيانة  صيانة الرسيفر

 صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر

تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر

 ويكون ذات قيم مختلفة حسب تصميم باور الرسيفر مثلا 450 فولت 22 مايكروفاراد او اي قيم اخرى مع ملاحظة ان الفولتية عليها عالية في حدود 300 الى 600 فولت حسب المكثف المستخدم حيث يتم في هذا المكثف تخزين الشحنات الموجبة والسالبة ورفع فولتيتها فوق 300 فولت لكي تتمكن من تشغيل اي سي الباور لينتج تيار وفولتية بشكل صحيح ومن هذا نستنج ان ضعف هذا المكثف سوف يؤثر على قوة الفولتيات الخارجة من باور الرسيفر
تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها

تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر

وفي هذة المرحلة يكون العمل تفاعلي او تعاوني بين العناصر المرتبطة مع اي سي الباور لغرض اخراج الفولتيات بشكل منتظم حيث يدخل التيار  الى اي سي باور الرسيفر
تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر 1

تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر

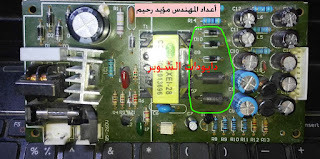

 والذي يكون ذو تصاميم وارقام مختلفة حسب تصميم دائرة باور الرسيفر ثم يقوم بتقطيع التيار لانه يحتوي في تركيبه الداخلي على دائرة مذبذب وارساله الى محول الشوبر ثم يقوم محول الشوبر بتحويله الى فولتيات مختلفة وارساله الى مخرج او مشط الباور مرورا بالدايودات
تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر2

تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر

 لغرض تقويمة بأتجاه واحد فقط ثم يمر الى مكثفات موجودة على كل خط من خطوط الفولتيات الناتجة لغرض تقويته وتنعيمه ومن هذا نستنج ان عطل احد هذة الدايودات او المكثفات سوف  يوثر على  الفولتيه الخارجة على خط ذلك الدايود او المكثف حيث اذا كانت ضعيفه فسببها المكثف او اذا كانت متذبذبة وغير منتظمة فسببها الدايود

تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر

تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر 3


تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر

ملاحظة
يتم سحب خط تغذية من احد هذة الفولتيات وغالبا تكون احد الفولتيات الصغيرة لسهولة التعامل معها مثل فولتية 3.3 فولت او فولتية 5 فولت لغرض تغذية الفوتودايود الموجود داخل الفوتوكبلر
تصليح الرسيفر بالصور  صيانة الرسيفر

تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر

وذلك لكي يقوم الفوتوكبلر بعملية تنظيم الجهد الضرورية داخل اي سي الباور
طريقة تنظيم الجهود المختلفة الخارجة  من محول الشوبر
بعد ان قمنا بأخذ تغذية عكسية feedback من احد الفولتيات الصغيرة كما بينت سابقا ووصلناها في الفوتوكبلر  ولتكن فولتية 3.3 فولت سوف يعمل الفوتودايود
تصليح الرسيفر بالصور صيانة الرسيفر

تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر


 ونتيجة لعمله يعمل الفوتوترانزستور
تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة 1 صيانة الرسيفر

تصليح الرسيفر بالصور 1 صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر

تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر

 داخل الفوتوكبلر فيقوم بأرسال شحنه محددة  الى اي سي الباور في طرفه المحدد للتغذية العكسية وبالتالي يقوم اي سي الباور على تنظيم نفسه بالاطفاء او التشغيل او بعبارة ادق  تنظيم التيار الذي يرسله الى الشوبر لغرض اخراج فولتيات منتظمة ومن هذا نستنتج بأن عدم انتظام فولتية التغذية العكسية وهي في هذا المثال اخذناها من الخط 3.3 فولت سوف تؤثر على كمية الشحنه المرسله من الفوتوكبلر الى اي سي الباور والنتيجة تكون الفولتيات الخارجة من محول الشوبر غير منتظمة

تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر

تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها 1 تعلم صيانة  صيانة الرسيفر


تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر

ومن هذا نستنج انه اذا كانت الفولتيات الخارجة من باور الرسيفر غير منتظمة فيعود سبب العطل الى احد العناصر المتفاعلة في هذة الدائرة
ملاحظة
1 بالنسبة لمحول الشوبر فأنه ليس بالضرورة ان تكون ملفاته الثانوية متصله كما تم تشرحه في الدرس 1 من دورة صيانة الرسيفر فقد يكون لكل فولتيه خارجة من الملف الثانوي لمحول الشوبر ملف مستقل في الملف الثانوي وغير متصل مع الملفات الاخرى في الملف الثانوي ولكن مبدء العمل واحد كما لو كانت جميع الملفات متصله ولا يوجد اي اختلاف بنظرية العمل

تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر

تصليح الرسيفر بالصور صيانة باور اعطال الرسيفر واصلاحها تعلم صيانة  صيانة الرسيفر

2 يكون الملف الابتدائي لمحول الشوبر في باور الرسيفر  يتكون ملفين
صيانة الرسيفر

 الاول لاستقبال تيار ال اي سي لغرض تحويله الى فولتيات مختلفة كما تم شرحه اما الملف الثاني فيعمل بالحث مع الملف الاول فيتولد فيه تيار يتناسب مع التيار المار في الملف الاول ويتم امرار هذا التيار الناتج الى احد اطراف اي سي الباور لتحسسه اي تغذيه عكسيه اخرى ولكن في هذة الحالة تحسس للتيار وليس للفولتية فيقوم ال اي سي بتنظيم نفسه وتنظيم التيار المار الى الشوبر وفق المعطيات القادمة من هذا الطرف
